穿墙泵 Q:1200 H:1.0m N:7.5KW

杜安环保QJB-W7.5潜水回流泵

江苏杜安环保QJB-W穿墙回流泵是我公司在引进德国ABS公司技术的基础，在06年参考世界其它公司前沿技术基础上研制的产品，该产品在投放市场以来，深受广大用户欢迎，先后在国内数十家污水处理厂投入运行，取得了满意的实际效果。

杜安QJB-W7.5穿墙泵抗堵塞、抗缠绕，主机采用冲压成型结构，体积小、精度高、耐腐蚀、无噪音，设置多重保护，安全可靠。

1、设备名称：   潜水污泥回流泵

2、型   号：    QJB-W7.5

3、主要技术参数：

4、技术性能

4.1回流泵转动平衡自如，无卡死、停滞、振动等现象；

4.2 回流泵作密封气压实验，实验压力为3kg/m2，历时5分钟无泄漏现象；

4.3 回流泵采用双机械密封结构和唇形密封组织，机械密封保证在15000小时内可靠运行而不需更换；

4.4回流泵引出电缆采用GB5013.2中YZW型橡套软电缆或性能相同的其它电缆，电缆密封头采用特殊硫化处理，以防电缆外皮破损渗水至电机，电缆外套具有可靠的保护装置；

4.5 回流泵表面喷涂环氧树脂防腐漆，涂层厚度大于300μm，其表面光亮，无砂眼、裂痕等，过流部件采用喷涂环氧树脂防腐漆。

4.6 回流泵油室内设有密封泄漏保护装置；

4.7 回流泵引出电缆中双色线（黄/绿）规定为接地线，联接可靠。接地标志明显，在使用期内不易磨灭；

4.8 回流泵桨叶及转子采用动平衡试验，平衡精度为G6.3；

4.9 回流泵定子绕组内设有电子湿度传感器，以防电机绕组受潮烧毁。

5、使用寿命

回流泵在规定的条件下，故障前平均运行时间不小于15000小时，整机使用寿命不小于20年。

6、结构设计

1）主机

内回流泵为直联冲压式结构，采用多级电机，叶片经冲压成型，精度好，效率高，结构紧凑，体积小，重量轻，操作维护方便，使用寿命长。壳体全部采用不锈钢制造，外形美观流畅。

2）接线盒

接线盒与周围液体、电机部分完全密封隔离；

冷却：电机定子由周围的液体冷却。

3）叶片

叶片为三叶橡胶形，钢制轮毂，有效防止了叶片的断裂问题，叶片进口边向后弯曲，具有永久自动清洗功能，用锁紧螺母紧固在轴上，在起吊维修时，容易拆卸更换。

4）电机

    电机绕组的绝缘等级为F等级，其定子绕组内设有湿度传感器，以防电机绕组受潮烧毁。

5）油室

    润滑并冷却密封装置，轴承座及齿轮与电机和液体之间，油室起着减震和消音的作用。

6）轴承

内回流泵轴承的运行寿命大于80000小时；

考虑到轴承运行中的不利因素，因此选用的轴承寿命将高于上述值。本公司选用进口轴承。

7）轴密封

内回流泵有两个机械密封和一个唇形密封组成。密封装置材料：碳化钨--碳化钨。

8）监测系统

 定子绕组中装有两个热敏开关正常情况下，电机的温度不超过85℃。

9）原材料配置：

轴                                   不锈钢

叶 轮                                不锈钢

壳体                                 不锈钢

紧固件                               不锈钢

安装系统                             不锈钢

O型圈                               丁晴橡胶70

机械密封                             碳化钨

7、控制系统

每台内回流泵均引出控制保护信号线，具有对泵进行过载、缺相、短路、泄漏、超温等保护功能和提供相应的信号指示，可确保机组可靠运行。

8、供货范围

穿墙回流泵主机；安装系统（穿墙管、拍门）；控制柜。

潜水回流泵为潜水型整体设计，封闭式连接。回流泵所有的组件包括电机和齿轮箱都能够在水下连续运转。回流泵螺旋桨由潜水电机通过齿轮减速驱动。转动头部呈流线锥型，结构紧凑。回流泵带导流环与穿墙管法兰连接。回流泵在需要水密密封的临界接触面上为机械加工面，采用金属与金属接触，并采用腈橡胶O形圈。回流泵及其附件和电缆，均能够连续浸没在深度为20米的水下而不会损失其水密性。 回流泵外部所有与液体接触的铸铁表面均应用高等级环氧防腐涂料体系保护，常规厚度320μ

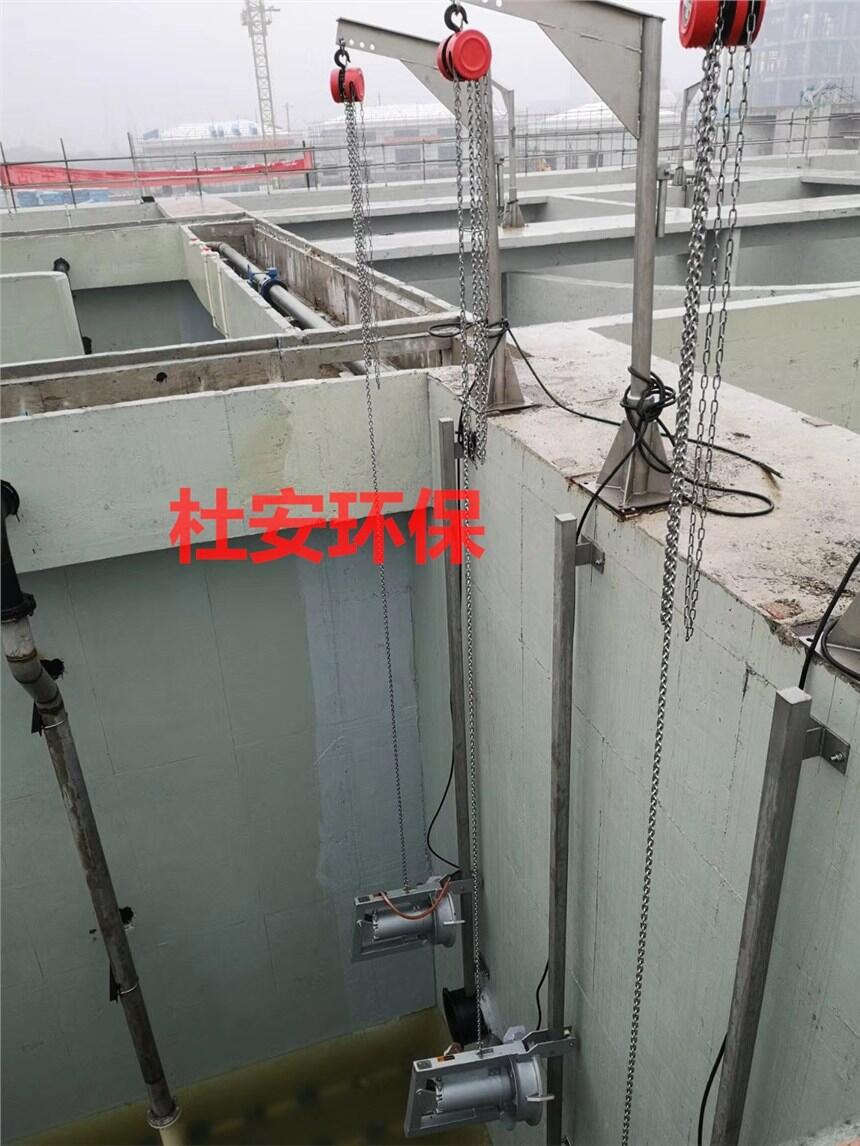

潜水回流泵安装系统主要由手拉葫芦、起吊架、吊架座、起吊环链、导杆、穿墙管、拍门等组成。

专用安装系统可在无需排出池中污水的情况下，能快速安装和拆卸回流泵（主机）。穿墙管一般采用二次浇注的方法固定在墙中，吊架座、导杆采用膨胀螺栓固定，无需预留孔。为方便安装与维护，防止葫芦锈蚀损坏，回流泵安装系统起吊用的起吊链与手拉葫芦可快速装拆。一般每台回流泵配一起吊环链，而手拉葫芦为多台共用。

 杜安环保QJB-W污泥回流泵售后服务承诺：

1、负责将用户所订购的设备免费指导安装、调试直至正常运行;

2、在安装现场免费为用户带给基本操作、日常保养的培训服务;

3、自设备验收合格之日起按原厂家标准保修条例对本项目的设备带给保修服务;

4、免费将原厂家标准保修服务提升为上门保修服务;

5、免费将原厂家标准保修服务提升为终身保修服务，保修期外的设备仅按成本价收取故障配件费，免人工费;

6、服务响应时间为4-8小时，法定工作日内，华东地区用户4小时到达故障现场，其他用户下一个工作日到达故障现场;

提供线上或现场指导安装调试

木箱包装

物流运输

配不锈钢变频控制柜安装使用
