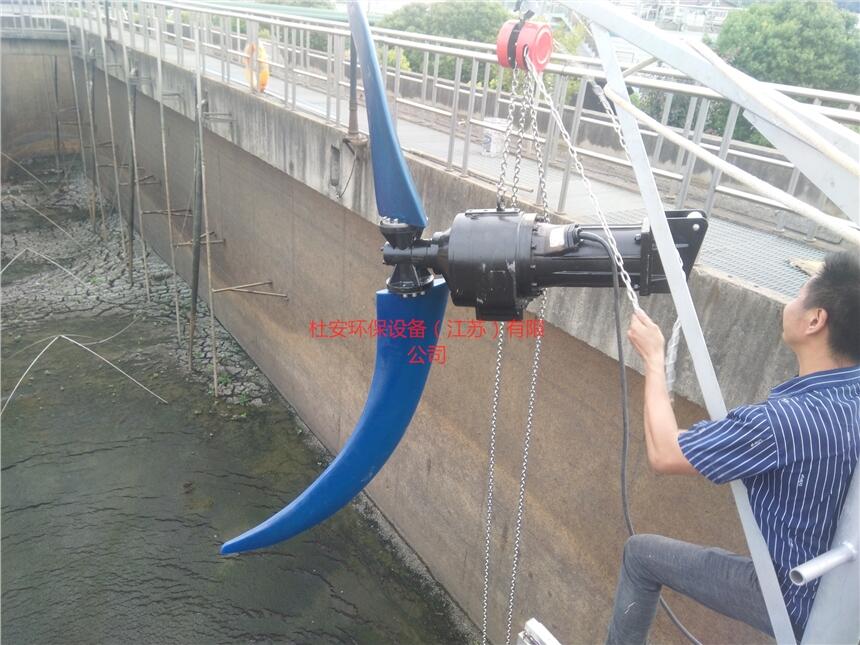

氧化沟推流器QJB4/4-1800/2-63 带提升装置

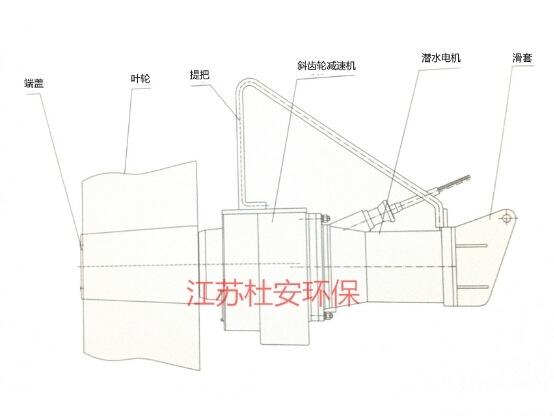

潜水推流器CAD安装图
电机功率4KW
叶轮直径1800mm
叶轮转速63转/分
齿轮箱减速机
江苏杜安环保潜水推流器型号规格：
|
推流器型号 |
功率 |
电流 |
叶轮直径 |
推力 |
重量 |
安装系统 |
|
KW |
A |
mm |
N |
kg |
||
|
QJB1.5/4-1100/2-85P |
1.5 |
4 |
1100 |
1800 |
170 |
系统Ⅳ |
|
QJB1.5/4-1400/2-36P |
1.5 |
4 |
1400 |
800 |
175 |
系统Ⅳ |
|
QJB1.5/4-1800/2-42P |
1.5 |
4 |
1800 |
1480 |
180 |
系统Ⅳ |
|
QJB2.2/4-1400/2-42P |
2.2 |
5.3 |
1400 |
900 |
180 |
系统Ⅳ |
|
QJB2.2/4-1800/2-42P |
2.2 |
5.3 |
1800 |
1100 |
185 |
系统Ⅳ |
|
QJB3/4-1100/2-115P |
3 |
7.2 |
1100 |
2200 |
180 |
系统Ⅳ |
|
QJB3/4-1400/2-56P |
3 |
7.2 |
1400 |
2000 |
185 |
系统Ⅳ |
|
QJB3/4-1800/2-56P |
3 |
7.2 |
1800 |
1800 |
190 |
系统Ⅳ |
|
QJB4/4-1800/2-56P |
4 |
9.2 |
1800 |
1700 |
170 |
系统Ⅳ |
|
QJB4/4-1800/2-63P |
4 |
9.2 |
1800 |
1800 |
190 |
系统Ⅳ |
|
QJB4/4-2500/2-42P |
4 |
9.2 |
2500 |
2900 |
210 |
系统Ⅳ |
|
QJB5/4-2500/2-56P |
5 |
11.9 |
2500 |
3100 |
240 |
系统Ⅳ |
|
QJB7.5/4-2500/2-63P |
5 |
15.2 |
2500 |
4250 |
280 |
系统Ⅳ |
杜安环保QJB潜水推流器结构与材料说明：
结构说明：
（1）潜水推流器整体密封设计、潜水型。所有部件，包括电机、齿轮箱和叶轮等，都应能够在下列水下条件下长时间、连续运行：介质温度0～40℃、介质pH值在4～10之间、动态粘滞度在7～23×10-6之间、轴承和密封处升温不得高于35℃、介质密度≤1.1×103kg/m3。
（2）潜水推流器具有足够的搅拌或推流功能，保证池内污泥能充分混合，确保池底流速≥0.3m/s，并保证潜水推流器/搅拌器在任何工况条件下不过载。
（3）潜水推流器水平安装以确保水在流动过程中固、液均匀分布，并防止固体沉淀。池中应无死角。
（4）潜水推流器应能在全浸没的条件下连续运行、间歇运行和长期停止状态后恢复运行，在整个运行过程中须保持无振动平稳运行，无故障运行时间至少为10000小时。
（5）潜水推流器附件和电缆在20m水深无泄漏损失，可连续潜水。
（6）潜水推流器的所有旋转零件应在制造时进行动平衡试验，精度应不低于ISO940 G6.3级。
（7）轴承采用高质量的润滑轴承，采用SKF或FAG品牌的进口产品，轴承使用寿命（L10）应大于100000小时。
（8）机械密封应采用碳化钨材质或进口密封件，供货时须提供厂家供货证明和报关单。
提升导杆带有焊接的底座，高度应适合将潜水推流器/搅拌器安全地提升出池面。导杆顶部应配备锁定平台，平台可提供导杆一个特殊的转角。每台潜水推流器/搅拌器应配备便于安装的支架，支架可在180度范围内旋转。
杜安环保每套潜水推流器配备不锈钢就地控制箱。不锈钢现场控制箱要求如下：
（1）内装按钮、信号灯，所有控制箱上信号灯统一为红色停止、绿色运行、黄色故障及蓝色电源指示。
（2）内装电机保护用转换器与设备配套订货。
（3）开停按钮应有两对接点，急停按钮（带蘑菇头）应能在按下位置保持。
（4）端子采用接线端子。
（5）带电缆接头。
（6）防护等级：IP65。
（7）预留 PLC 接口，每台设备要求现场控制箱和中控室两地控制。
（8）现场控制线内必须留有一个 3P-32A 的断路器并完成接线，以便业主日后维修临时接电用。
（9）控制箱两侧应留有散热百叶，底部安装散热风扇。
