江苏杜安环保立式环流搅拌机FQJB2.2/8-320/3-740S
江苏杜安环保立式环流搅拌机
漂浮式安装潜水搅拌机价格

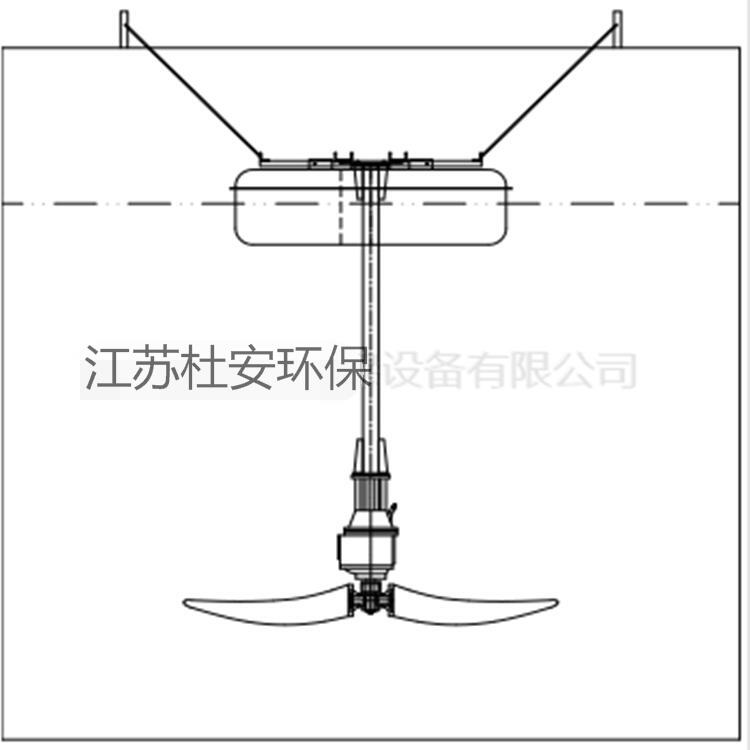

漂浮式安装潜水搅拌机结构示意图
1. 叶轮
立式环流搅拌机采用特殊材质模压成型,叶轮直径达到Ф2500,经优化设计后的叶片呈后掠式,水力效率高,且具有自洁功能;
2. 机械密封
立式环流搅拌机采用两道进口机械密封串联而成,对电机和减速器分别进行密封,同时还采用多道辅助密封系统,保证了电机和减速器密封可靠性;
3. 减速器
立式环流搅拌机采用齿轮传动减速器,内部轴承采用进口轴承,传动效率高,结构紧凑,使用可靠。
4. 潜水电机
立式环流搅拌机潜水电机绝缘等级F级,防护等级为IP68,转子部件均通过动平衡检测;轴承采轴承并配专用耐高温油脂;机械密封采用上海博格曼单端面机械密封;内设定子超温保护和泄漏保护,保证了电机运行的可靠性。
5. 安装套管
连接主机和浮筒,可根据用户需要和工艺要求,通过调节安装套管的长度,调节搅拌机的入水深度,使搅拌机的性能得到较大程度的利用。

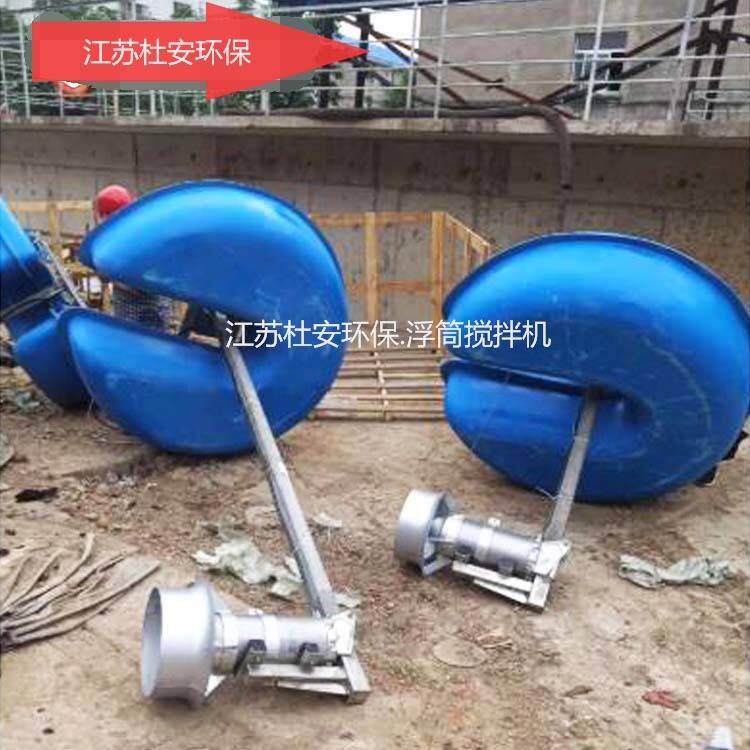

6. 浮筒组件
用于浮动安装,浮筒浮力承受整机重量。浮筒外层采用环氧玻璃钢模压成型,内充进口泡沫树脂。
七、立式环流搅拌机产品规格及技术参数
在额定电压为380V、频率为50Hz时搅拌机的技术参数列表如下:
型号 |
配用功率(KW) |
电流 (A) |
单机服务范围 |
重量(kg) |
|||
0大面积(m2) |
0大宽度(m) |
0大深度 (m) |
|||||
中高 速 搅 拌 机 |
300HLJ-2.2 |
2.2 |
6.0 |
100 |
10 |
2~6可调 |
250 |
300HLJ-3 |
3 |
7.8 |
170 |
13 |
300 |
||
300HLJ-4 |
4 |
10.0 |
225 |
15 |
2~8可调 |
350 |
|
400HLJ-5.5 |
5.5 |
13.3 |
300 |
17 |
400 |
||
400HLJ-7.5 |
7.5 |
17.7 |
400 |
20 |
420 |
||
450HLJ-11 |
11 |
26.0 |
670 |
26 |
2~9可调 |
460 |
|
450HLJ-15 |
15 |
36.0 |
800 |
28 |
480 |
||
低速搅拌机 |
1100HLJ-2.2-87 |
2.2 |
5.5 |
170 |
13 |
3~10可调 |
280 |
1800HLJ-2.2-56 |
2.2 |
5.5 |
170 |
13 |
280 |
||
1100HLJ-3-115 |
3 |
6.5 |
225 |
15 |
300 |
||
1800HLJ-3-56 |
3 |
6.5 |
225 |
15 |
300 |
||
1800HLJ-4-56 |
4 |
9.0 |
300 |
19 |
3~12可调 |
320 |
|
2500HLJ-4-42 |
4 |
9.0 |
300 |
20 |
320 |
||
1800HLJ-5.5-63 |
5.5 |
11 |
400 |
22 |
360 |
||
2500HLJ-7.5-56 |
7.5 |
15 |
625 |
25 |
400 |
八、立式环流搅拌机安装方式
可根据工艺要求和现场实际情况,用户可自主选择搅拌机的安装方式。主要安装方式如下:(一)、
固定式安装 又分平台安装和池底安装
a. 平台安装 构筑一个专用的安装平台,将主机直接安装在平台上进行固定即可(见附图)。这种安装方式适用于固定水位场合。
b. 池底安装(目前只适用于中高速搅拌机)。直接将搅拌机放在池底,用钢丝的一端连到主机上,另一端固定到池壁上即可(见附图)。这种方法的优点是不影响整体的美观性,且投资成本较低。但只能适用于有一定硬度的池底。

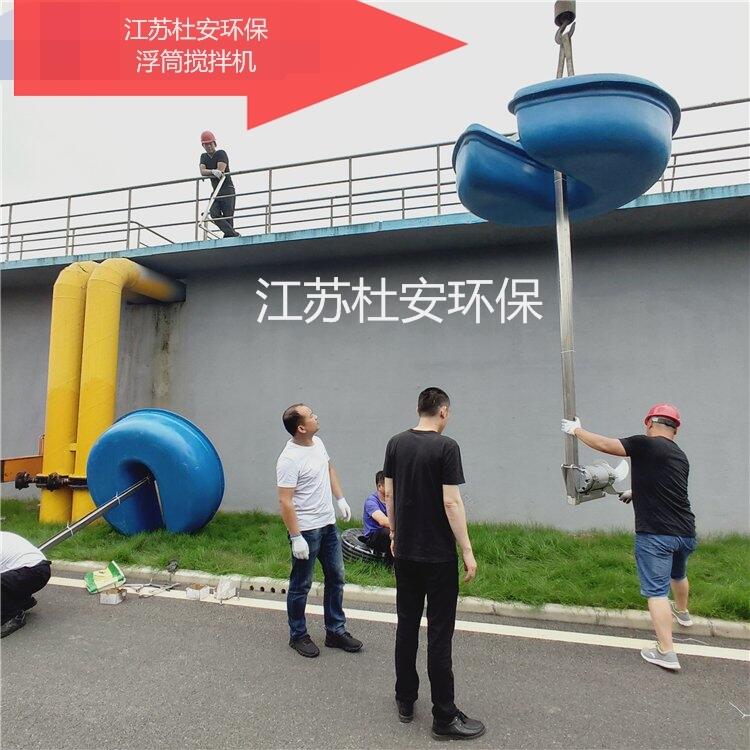

二)、浮筒式安装。 无需构筑安装平台,直接将主机装置在浮筒上,浮筒的固定有以下几种固定方式:
a. 缆绳固定:这种方式0为简便,只要将缆绳(钢丝绳或尼龙绳)的一端固定在浮筒的吊环螺钉上,另一端固定在池壁上即可。为适应SBR等工艺水位升降变化需要,本公司配有不锈钢弹簧钢蓝赛,可满足3米水位升降变化幅度。机器运转时会稍微转动一个角度而小范围改变水流方向,使污泥混合更均匀。
b. 抛锚固定(只适用于中高速搅拌机):将缆绳的一端固定在浮筒上,另一端固定在锚上,将锚抛在离搅拌机中心约5米的池底即可。这种方法一般适用于较大的水体场合(如氧化塘、湖泊等)。注:用该方法安装时水位变化不能太大,否则容易引起缆绳缠绕,也不能用于混凝土池底。
c. 悬臂固定:用一根有一定刚性的金属管一端固定在浮筒上,另一端固定在池壁上。
d. 打桩固定(一般只用于中高速搅拌机):该方法与抛锚固定相似,只要将锚换成桩即可,桩的长度由池底的土质决定。
江苏杜安环保立式环流搅拌机常规故障及排除方法:
常见故障
故障原因分析
解决方法
漏油报警
机械密封损坏
更换机械密封
超温报警
水温过高或电机超载
降低水温;检修电机
电流过大,控制柜故障报警
叶轮被杂物缠绕
起吊设备清楚异物
电机缺相运行
检查三相电源
设备搅拌不正常
电机反转
将电源线任意两根对调
叶轮损坏
更换叶轮
振动噪音明显增大
轴承损坏
更换轴承
叶轮损坏
更换叶轮
电机绝缘电阻下降
电机定子受潮
定子作驱潮处理
