电机温控保护器INT69

南京电机温控保护器INT69厂家

INT69 AC22V 5A电机热保护器

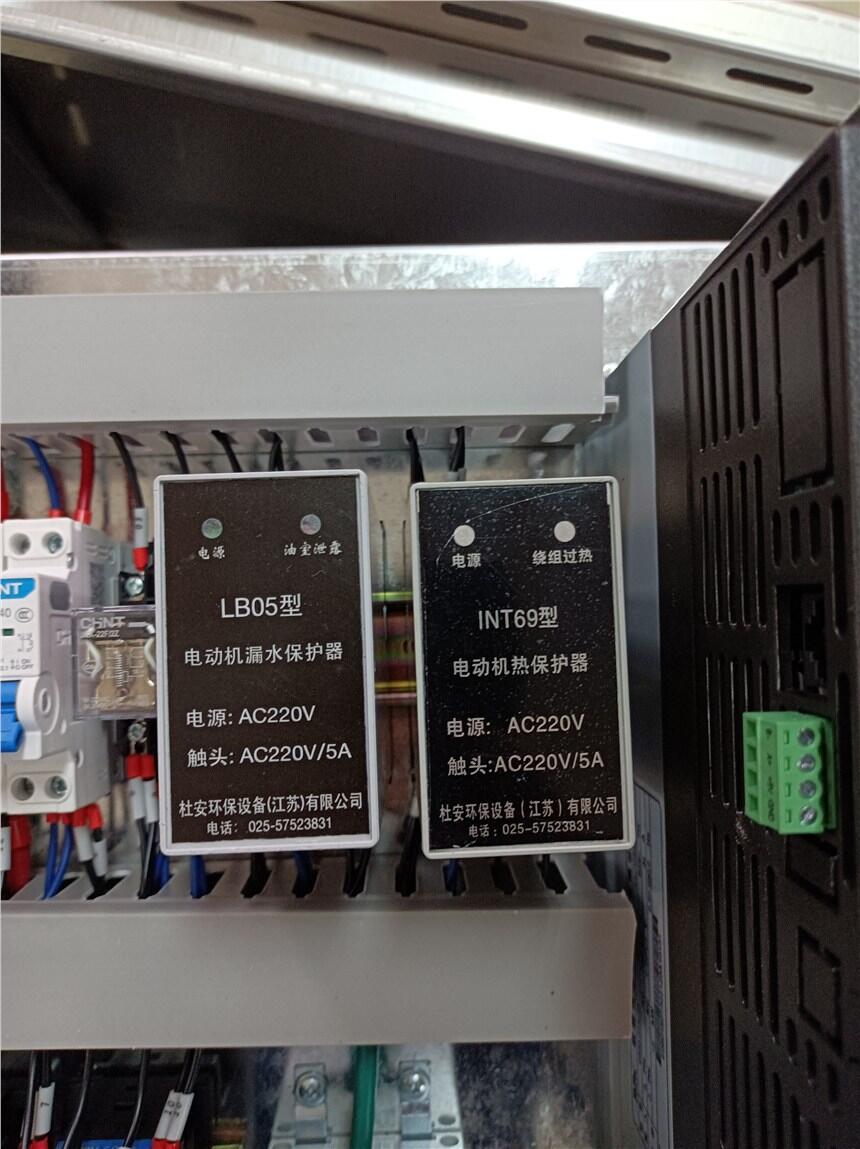

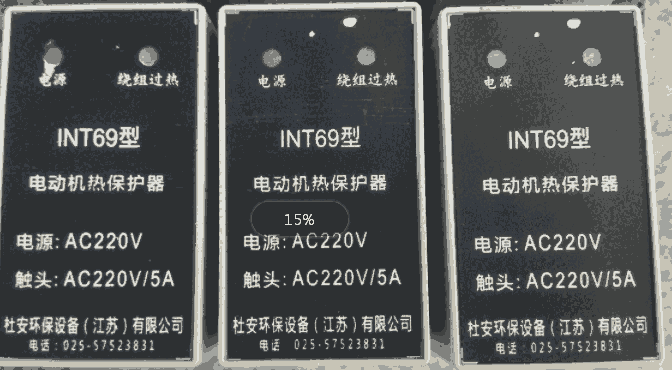

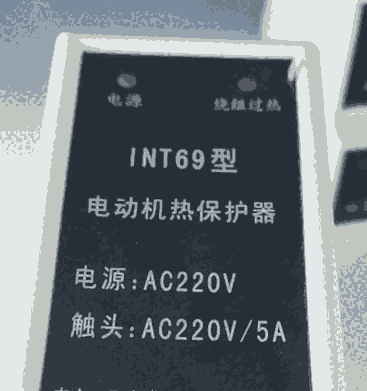

杜安环保INT69电机过热保护器是专门用于检测潜水泵内定子线圈的温度。当泵体内定子出现异常温度情况时，控制继电器会发出相应的控制信号，以便工作人员对水泵进行处理。控制器在线路设计上采取了一系列的抗干扰措施，可以在电磁干扰十分严重的环境中可靠工作。

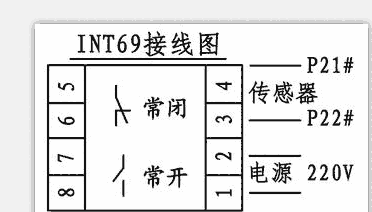

电机过热保护器接到控制系统中，能有效的保护电机在运行时由于各种原因，所造成绕组线圈温度升高到一定值能及时停止工作的功能。当检测到潜水泵定子绕组线圈温度到该继电器设定值时，继电器面板上红色指示灯会报警亮起，且过热继电器的5、6和7、8端子会有一个开关量输出，来控制泵的停止；当温度下降后继电器继续恢复工作。

· 触点容量： AC220v 2A

· 探测范围： 60℃~1350℃，（可调整）

·传感器电极电流： 50 uA；

·工作方式： 连续工作；

·额定功耗： AC220v / 1W ；

·外形尺寸： 45mmX75mmX105mm

·安装方式： 标准卡轨；

江苏杜安环保INT69型过热保护器功能概述

江苏杜安环保INT69型电机过热保护器接到控制系统中，能有效的保护电机在运行时由于各种原因，所造成绕组线圈温度升高到一定值能及时停止工作的功能。当检测到潜水泵定子绕组线圈温度到该继电器设定值时，继电器面板上红色指示灯会报警亮起，且过热继电器的5、6和7、8端子会有一个开关量输出，来控制泵的停止；当温度下降后继电器继续恢复工作。

江苏杜安环保INT69热保护器型技术参数

· 触点容量： AC220v 2A

· 探测范围： 60℃~1350℃，（可调整）

·传感器电极电流： 50 uA；

·工作方式： 连续工作；

·额定功耗： AC220v / 1W ；

·外形尺寸： 45mmX75mmX105mm

·安装方式： 标准卡轨；

电机过热保护器过热原理和处理方法一、电动机空载时过热：

一、原因：1、定子绕阻连接错误（例如：将星形接成三角形 接法）。处理方法：核对接线方式。

2、电源电压太高。

处理方法：检查主电源电压及空载电流

3、由于通风道堵塞而无法冷却。

处理方法：消除通风道通风障碍。

4、风扇的旋转方向错误（设计成单向旋转的电机）。处理方法：核对风扇及旋转方向。

二、电动机负载时过热：

原因1、电动机负荷过大。

处理方法：核对电流，适当减载。

原因2、电压太高或太低。

处理方法：核对电压。

原因3、电动机单向运行。

处理方法：查处进线断开处。

原因4、定转子相擦，冷却水水流量不足或局部阻塞。

处理方法：检查气隙，调整水压，水量、排气。

三、定子局部过热

原因：定子匝间短路（某些线圈过热，并有嗡嗡声）。

处理方法：找出短路绕组进行处理。

杜安环保INT69电动机过热过载保护器使用注意事项

  1．电机比过去更容易烧毁绕组，是由于绝缘技术的不断发展，在电机的设计上既要求增加出力，又要求减小体积，使新型电动机的热容量越来越小，过负荷能力越来越弱；再由于生产自动化程度的提高，要求电动机经常运行在频繁的起动、制动、正反转以及变负荷等多种方式，对电动机保护装置提出了更高的要求。另外，电动机的应用面更广。常工作于环境极为恶劣的场合，如潮湿、高温、多尘、腐蚀等场合。再加上电动机制造上的不规范，设备管理上的疏漏。所有这些，造成了如今的电动机比过去更容易损坏，尤其是过载、短路、缺相、扫膛等故障出现频率

  2．传统的保护装置保护效果不甚理想，是传统的电机保护装置以熔断器、热继电器为主。熔断器主要用于短路保护，熔断器电流的选择需考虑电动机的起动电流，所以单独使用熔断器保护电动机是不可取的。热继电器是应用最广的电机过载保护装置，但热继电器灵敏度低、误差大、稳定性差，保护不可靠。事实也正是这样，尽管许多设备安装了热继电器，但电机损坏而影响正常生产的现象仍普遍存在。传统的保护装置还没有能够实现电动机的机械磨损监测、定转子偏心监测的产品。

  3、电机保护器如今已由过去的机械式发展为电子式和智能型，灵敏度高，可靠性高，功能多，调试方便。可直接显示电动机的电流、电压、温度等参数，保护动作后故障种类一目了然，极大方便了故障的判断，有利于生产现场的故障处理和缩短恢复生产时间。另外，根据电动机气隙磁场进行电动机偏心检测技术使电动机磨损状态在线监测成为可能，通过曲线显示反映电动机偏心程度的值的变化趋势，记录两年时间该值的变化情况，可早期发现轴承故障，做到早发现，早处理，避免扫膛事故发生。

  3．选用电动机保护装置的目的，既能使电动机充分发挥过载能力，又能免于损坏，而且还能提高电力拖动系统的可靠性和生产的连续性。在能满足保护要求的情况下首先考虑最简单保护装置，当简单的保护装置不能满足要求时，或对保护功能和特性提出更高要求时，才考虑应用复杂的保护装置，做到经济性和可靠性的统一。具体的功能选择应根据综合考虑电动机的本身的价值、负载情况、环境好坏、电动机的重要程度、退出运行是否对生产系统造成严重影响等因素，力争做到经济合理。

  4、 理想的电动机保护器不是功能较多，也不是所谓前沿的，而是应该较实用的。实用应满足可靠、经济、方便等要素，具有较高的性能价格比。那么何为可靠呢？可靠首先应满足功能的可靠，如过电流、断相功能必须对各种场合、各种过程、各种方式发生的过电流、断相均能可靠的动作。其次自身的可靠（既然保护器是保护别人的，尤其应具有很高的可靠性）必须具有对各种恶劣环境的适应性稳定性、耐久性。经济性：采用先进的设计、合理的结构，专业化、规模化的生产，降低产品成本，给用户带来极高的经济效益。方便性：必须在安装、使用、调整、接线等方面，尽可能的简易方便。
