墙壁泵QJB-W4
墙壁泵QJB-W4
产品价格:¥5800(人民币)
  • 规格:QJB-W4
  • 发货地:南京
  • 品牌:
  • 最小起订量:1台
  • 免费会员
    会员级别:试用会员
    认证类型:企业认证
    企业证件:通过认证

    商铺名称:杜安环保设备(江苏)有限公司

    联系人:李男(先生)

    联系手机:

    固定电话:

    企业邮箱:63582753@qq.com

    联系地址:六合区雄州工业园区腾飞路

    邮编:211500

    联系我时,请说是在快能纺机网上看到的,谢谢!

    商品详情

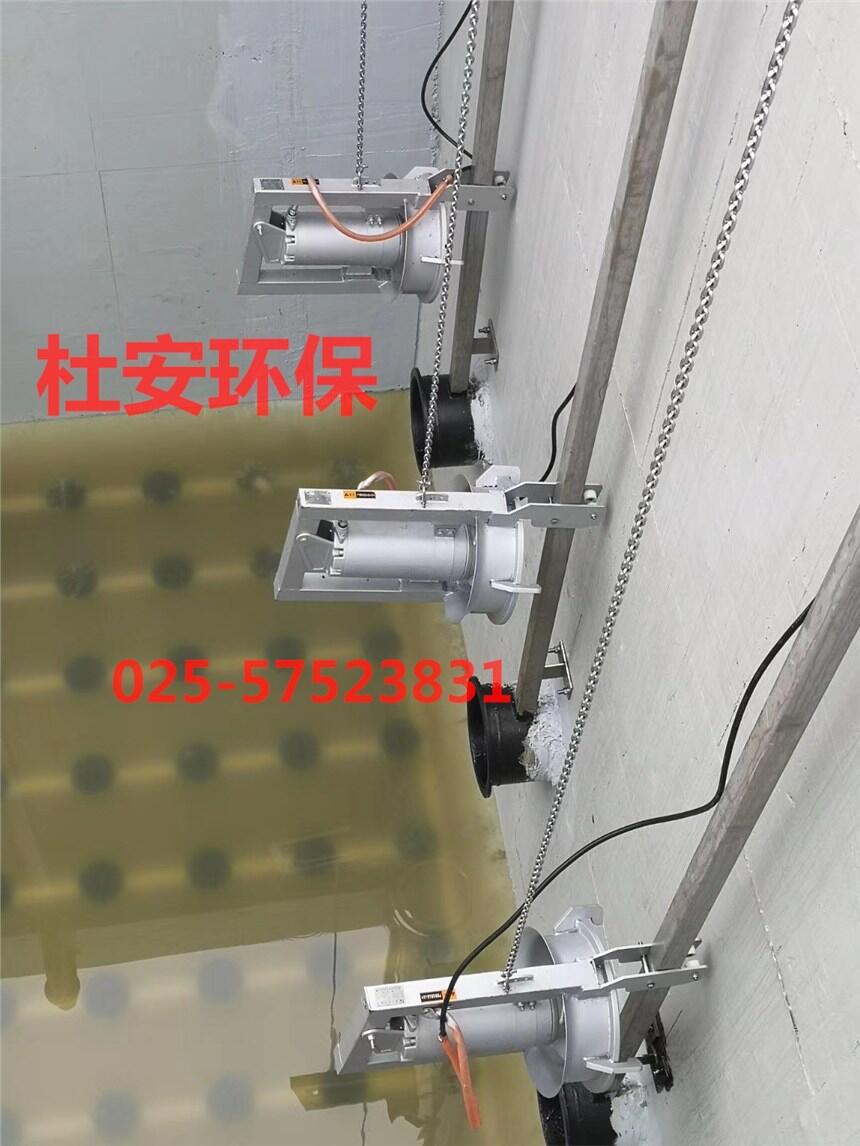

      墙壁泵结构

           潜水回流泵

      江苏杜安环保QJB-W4穿墙回流泵及其附件成套设备的总的要求,不包括所有可能随所提供设备的不同而有所变化的细节。但不管本规范是否提及,本规范包括设备有效运行所需的所有材料、设备和附件的供货、工厂试验、运输、交货、安装和调试。

      回流泵主要组成部分及供货范围(不限于这些):

      A.装配完整的水下内回流泵(包括螺旋桨、机械密封、轴等)

      B.潜水电机

      C.内回流泵导轨及固定支架、电缆固定件、转向及其定位装置

      D.提升链

      E.吊架固定座(与设备数量对应)

      F.吊架及提升装置

      G.每内回流泵需提供10m水下电缆及固定件、接头、紧固件

      H.泄漏、过热保护装置

      I.所有连接附件、化学地脚螺栓

      使用电压:380V

      木箱包装


      1)电缆进线密封

      电缆进线密封是一个带固定板的完整部件。电缆入口严格保证防水和潜水密封。

      2)电机

      三相鼠笼式感应电机,壳型设计,壳内充满空气,以直接方式启动, 电机可以连续搅拌 40℃的介质,每小时的大启动次数为 15 次,每次启动之间的间隔时间均匀。

      电机的设计能够在额定电压变化±5%的范围内提供其额定输出。在电机未过热的情况下,只要电机未达到满负荷连续运,±10%的额定电压误差也是可以接受的。电机允许的相间电压不平衡在 2%之内。定子通过周围液体冷却。电缆直径大于 1.5mm2 连接热敏开关和可选保护传感器,电缆护套抗污水腐蚀。

      3)机械密封

      搅拌器配有两个独立的机械密封系统。密封件在油腔中操作,用液体动力以恒定的速度向密封面喷油产生润滑。外部—次密封组件位于搅拌液体和油腔之间,包含一稳定的和—正向驱动的旋转的碳化钨圈。内部二次密封件,位于油腔和电机壳之间,包含一稳定的碳化钨圈和—正向驱动的旋转的碳化钨圈。只有外密封面和搅拌的介质接触。每个密封接口用弹簧系统卡紧。密封既不要求维护又不要求密封调整,还不要求密封旋转方向。油腔加注石蜡型白油,油中不含芳香族碳氢化合物。

      4)轴承

      叶轮轴和电机轴为一个整体,电机内轴承为两只全封闭深沟球轴承。主要轴承是单列调心滚子轴承以承担轴向负荷,轴承使用寿命不小于 10 万小时。

      5)油室

      油对密封起润滑、冷却作用,并对渗透的液体起了额外的屏障作用。油室中积聚的压力,通过一个内部的空间体积而减缓。

      6)叶轮

      叶轮为三片式,叶片宽度大,侧面薄,表面平滑,并且为后掠式,具有自洁功能确保了搅拌器的高效、无堵塞运行。

      7)保护

      1)所有的电机中每相绕组都连接热敏开关,相互串联,热敏开关在

      125℃时打开,电机停止转动并报警。

      2)电机室中设有湿度传感器,为每台污泥回流泵提供一个电机温度超限和湿度超限报警监视保护器。当温度和湿度超限时,控制回路立即使污泥回流泵停止运行以保护电机,报警监视器设在电控柜上。

      8)叶轮轴

      叶轮轴和电机的轴为同一根轴,保证电机平稳和高效率的运行。

      9)冷却系统

      电机能被周围搅拌的液体充分冷却。


      杜安环保潜水回流泵的部件材质

      电机壳 HT250 防腐

      叶轮轴 2Crl3

      优质不

      螺钉、栓、螺母等联接 优质不锈钢

      导杆、 优质不

      O 形圈 丁腈橡胶

      机械密封      碳化硅-碳化钨

      回流泵配不锈钢电控柜说明:

      杜安环保墙壁泵电控柜具有完整的配电系统和保护、测量设备,并设有每台污泥回流泵的现场开停转换开关,电控柜设在现场露天环境中,防护等级为 IP55, 并能有效防御污水中挥发出来的气体及水汽的侵蚀和腐蚀。电控柜外壳材质为不锈钢。

      电控柜能显示进线电源的电流、电压,每台穿墙泵的温度、湿度的越限报警信号以及设备运行状态在电控柜面板指示,电控柜实现过载、过热、缺相和短路等保护并实现故障时的保护性自动停机。电机的启动装置包括断路器、接触器和热继电器。

      电控柜带 PLC 输入、输出接口。PLC 输出:开、停机;PLC 输入:准操作、故障信号。电控柜具有足够的用于连接动力电缆及控制电缆的端子。

      电控柜柜体材质,室外采用 304不锈钢,室内采用碳钢喷涂,箱体形式和喷涂颜色由厂家自行确定

      质保一年
