杜安环保QJB7.5/12-620/3-480S污泥池搅拌器

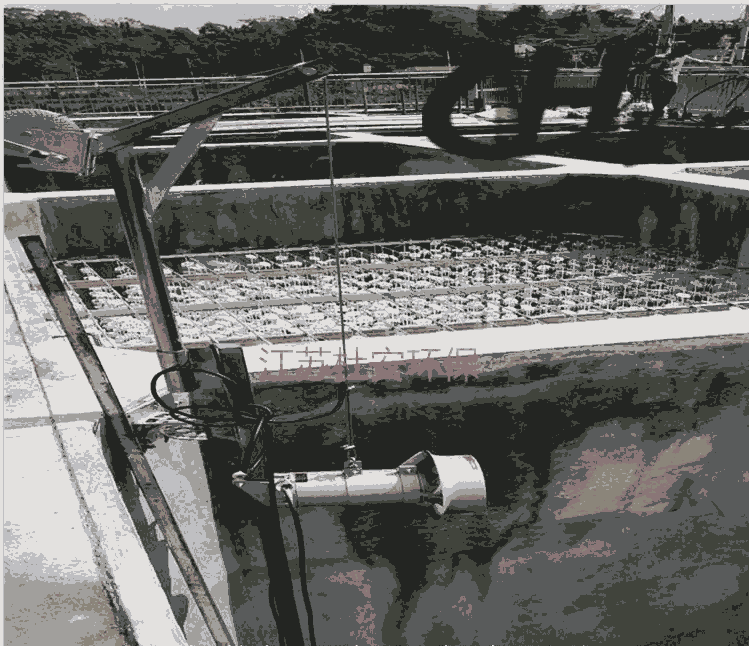

杜安环保潜水搅拌机安装图
江苏杜安环保反洗水搅拌机
污泥搅拌机使用条件
江苏杜安环保潜水搅拌机在下列条件下能正常24小时连续运行:
(1)环境温度:较低:-6 ℃,较高:40℃;
(2)环境湿度:较大70%、较小50%;
(3)介质的PH值范围:5.5-9;
(4)介质密度不超过1150kg/m3;
(5)潜水深度不超过20m;
杜安环保潜水搅拌机主要零部件材料
编号 |
名 称 |
材质 |
1 |
壳体 |
不锈钢304 |
2 |
叶片 |
不锈钢304 |
3 |
轴 |
不锈钢304 |
4 |
导轨、支架 |
不锈钢304 |
5 |
O型圈 |
丁腈橡胶 |
6 |
机械密封 |
耐腐蚀烧结碳化硅或碳化钨(WCCR) |
7 |
紧固件 |
不锈钢304 |
技术性能
(1)搅拌机的定额是以连续工作制(S1)为基准的连续定额;
(2)搅拌机转动平稳、自如,无卡阻、停滞等现象;
(3)搅拌机应能承受压力不低于0.2MPa;历时3分钟的气压试验而无渗漏现象;
(4)搅拌机采用双机械密封结构和唇形密封组织,机械密封保证在2年内可靠运行而不需更换,如损坏供方无条件更换;
(5)潜水搅拌机的引出电缆采用GB5013.4中规定的YZW型中橡胶套电缆或性能相同的其它电缆,电缆长度正常配置为10m。电缆密封头采用特殊硫化处理,能方便地进行更换并有效地密封;
(6)潜水搅拌机的不锈钢部分,其表面光亮,无污损,碰伤,裂痕等现象;
(7)杜安环保QJB潜水搅拌机油室内设有密封泄漏保护装置;
(8)潜水搅拌机设有明细的红色旋转标记;
(9)潜水搅拌机引出电缆中双色线(黄/绿)规定为接地线,联接可靠。接志明显,在使用期内不易磨灭;
(10)潜水搅拌机叶片及转子采用动平衡试验,平衡精度为G6.3;
潜水搅拌器结构设计
每台杜安环保潜水搅拌机整体设计,封闭式连接,潜水型。搅拌机所有的组件包括电机可在水下连续运转。所有外露的螺母、螺栓、垫片均为不锈钢。油室盖是耐腐蚀合成材料。
(1)接线盒
接线盒材质为不锈钢,是全封闭的,与周围液体、电机部分完全密封隔离;电缆是经过特殊加工的密封水密电缆。
(2)机械密封
轴封采用两道分别独立的机械密封结构,密封磨擦幅材料为耐腐蚀烧结碳化钨/碳化硅,密封在油腔内运行,油腔有足够油量和空间,能以稳定的流速对重叠的密封面进行润滑。外机械密封为耐腐蚀烧结碳化钨/碳化硅,避免搅拌液进入油腔。内机械密封为碳化硅/碳化硅,避免油腔中的油进入电机。内、外机械密封各自独立地运行。
静密封采用O型圈密封,材质为氟橡胶。
(3)轴承
电机轴由一个深沟球轴承、一个双列角接触球轴承所有轴承均为免维护进口轴承(NSK)或(SKF),设计使用寿命大于150000小时。
(4)电机
潜水搅拌机的电机为鼠笼式感应电动机,电机的额定功率值应超过预期负荷至少10%,通过减速装置与叶轮联接,其绕组的绝缘等级为F等级,工作温度可达155OC,电机在较大搅拌载荷下不会出现过载现象,电机每小时可起动不小于15次,但时间间隔应均匀。电机为惰性气体填充壳式设计,内部为充满的惰性气体,以防止电机内部凝露和外部污水的侵入。电机定子采用热套法嵌入机壳中,牢固可靠。正常情况下,电机的温升不超过80OC,
(5)保护装置
电机定子腔及油室内设有泄漏检测器,以便检测动、静密封泄漏情况,并适时切断电源。定子室漏水传感器经导线引至电机接线盒。
(6)冷却
电动机的冷却通过机壳周围液体热传导而完成。电机定子采用热套嵌入机壳使其热传导效率更高。
杜安环保潜水搅拌器使用寿命
杜安环保潜水搅拌机在规定的条件下连续运行、间歇运行和长期停止状态后恢复运行,搅拌机在整个运行过程能保持平稳运行,故障前平均运行时间不小于15000小时。
潜水搅拌机安装系统
(1)江苏杜安QJB型潜水搅拌机的提升由安装系统来进行的,每台潜水搅拌机应配备一套安装系统。包括:导杆、支撑架、臂式起吊架和手摇葫芦升降装置。
(2)安装系统导杆可沿水平方向绕导杆轴线旋转,较大转角为±60o;
(3)当H>4m时需在导杆中间添加一支撑架;
(4)支撑架和下托架与池壁、池底均用膨胀螺栓固定。
(5)具体需现场测绘
杜安环保潜水搅拌机主要零部件材质如下:
主机外壳 不锈钢SS316SS304(潜水搅拌机)
主轴 2Cr13
叶轮 不锈钢SS316(潜水搅拌机)
导轨、支架、安装组件及钢丝绳 不锈钢SS316或SS304
连接附件及紧固件 不锈钢SS304
O型圈 氟橡胶
机械密封 碳化钨/碳化硅
运行模式
潜水搅拌机或潜水推流器的安装定位对其搅拌效果有很大的影响,为了达到预期的运行效果,我们建议用户按照专业设计人员的要求去做,要充分考虑到水池的形状,进出水的位置以及推流器或搅拌机的水流反射到建筑物后引起的涡流等情况,尽量减少短路循环和死角的产生,避免与池壁的正面撞击而降低流速。
江苏杜安环保潜水搅拌机配套范围
(1).装配完整的潜水搅拌机主机含10米水下电缆;
(2).导轨、支架、起吊装置、钢丝绳、手摇葫芦等;
(3).所有连接附件、地脚螺栓;
供货范围:江苏杜安环保QJB7.5/12-620/3-480S污泥池搅拌器 1台、使用说明书1份、产品合格证1份、用户意见书1份、保修卡1份、安装附件1份(全部木箱包装)。
质保一年
含税运
配不锈钢现场控制柜使用
