加工定制是
最大原料宽度3500mm
最大原料直径1200mm
最大收卷直径1200mm
分切速度300m/min
收卷轴分张力气胀轴
总功率11kw
外形尺寸7000*5100*3200mm
重量7000kg
品牌杭州智玲机械
展开
厂家专业生产无纺布分切复卷机,适用各种无纺布的分切加工
点我去除广告
杭州智玲无纺布机械设备有限公司专业生产定做无纺布机械设备,如:无纺布棉柔巾设备,专用压边压点卸妆棉机,插袋式化妆棉机,圆片化妆棉机,弧形对折化妆棉机,全伺服无纺布分切复卷机,湿巾机,医用中单床单折叠机,包装机,抹布折叠机等各类非标设备的研发。
电话:13735585907(微信同步) 罗生
你给我新产品构思,我回你一台实用的好设备。

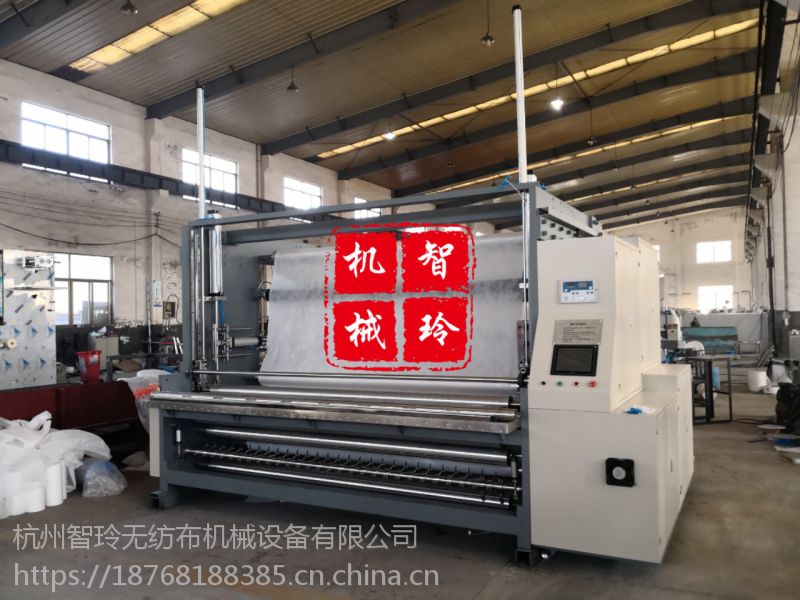

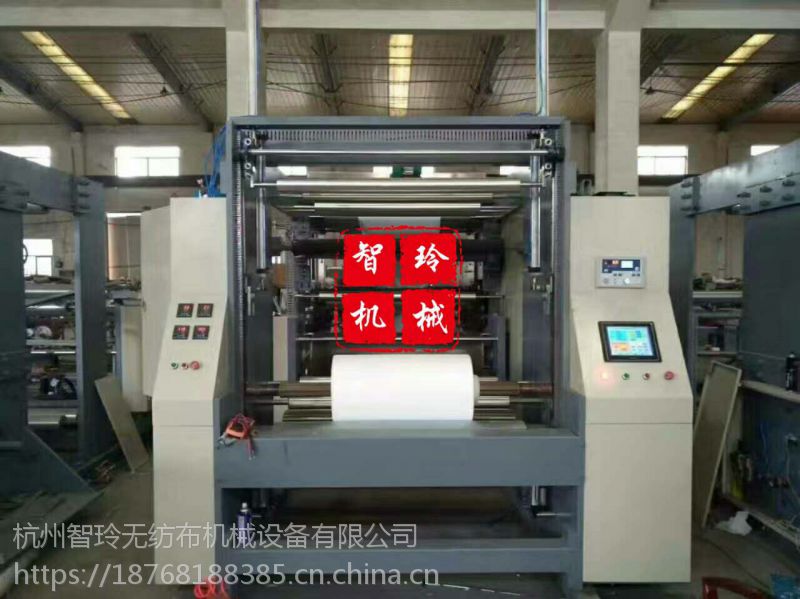

zl-sf(3500龙门式)气动分切复卷机技术文件
1.设备要求:自动上料,自动纠编,自动恒张力,自动无料停机,分切,计米,收卷同时进行,端面整齐度平整,整机墙板厚度5公分。
2.机台有效门幅宽度3500 mm,放卷直径1500 mm(可根据客户要求定制)。
3.该设备带自动计数停机功能(红外线);配无料、并增加手动启动按钮;设备多次启停可保持布卷的端面整齐平整度正负1mm。
4.该设备全伺服控制系统,收、放卷部位伺服电机联机控制,系统自动调整收卷松紧,设备自动控制张力根据布料的需要调节无纺布张力。无论收卷是否频繁启停,两边余料不松边、不跨边,始终保持为整卷落料下机。
5.该设备配油压上下顶自动上料装置一套,气胀轴头及配套夹头方形50mm*50mm,上卷部位增加手动开关按钮便于上卷操作;放原布处配气涨轴放卷安全夹头同步带装置放料,并配伺服电机控制布卷的松紧拉力,尾架配有自动气油压纠偏装置,另配胶辊送料,保证薄克重无纺布不拉升,不变形,红外线侧边. 胶辊送料需改为无噪音传动模式。
6.机器正常生产速度为200—350米/分钟(具体根据各种原料的特点定速度)
7. 收卷辊带气压,配有气压安全卡盘,防止布料抛出,压紧调整装置,气涨轴收卷。
8.设备配有12根高精度氧化铝合金去皱辊,用行轻快平稳,铝辊上有落线线纹,防止原料起皱。
9.该机采用全伺服控制,自动控制放卷、分切复卷、计数的速度和张力;该设备配有在线分切气动剪切式圆刀50套(刀座厚度6公分,均布;本刀具***小分切宽度7.5厘米,分切5厘米以下,需要更换配置刀具),可随意调节分切尺寸。
10.该设备配气缸12套,配特制耐磨橡胶输送长辊气动调整上下。
11. 设备分切装置增配气动自动提刀、分切刀气动自动左右移动装置,方便穿布以及调节。
12.整机配有全伺服张力控制,可生产有芯无芯复卷产品;并配置可调复卷松紧装置一整套,方便调节收卷成品的松紧。
13. 设备采用变频控制调速,电器部位布线规范合理、整洁、安全、操作简便。
14. 整体机架采用国际成型钢材,表面作防锈处理,机器所有台板必须做防锈喷漆处理,框架焊接尺寸精确,支架适当加固,皮带轮,齿轮及所有传动部分中心度准确,保证机器运转平稳,机器二年内不会有掉塑现象.
15.标准件螺丝及主要部件采用国产优质45#钢和内六角螺丝,对产品易造成卫生影响的部件采用不锈钢材料,整机所有电度部分二年内不会生锈,脱层.
