样式板框式
自动化程度自动
适用对象食用油
品牌申劢
型号10平方
订货号001
货号0002
滤料类型无纺布
性能精密过滤、 高效过滤
适用范围化工、 石油、 制药、 轻工、 食品、 选矿、 水处理、 电镀、 冶金、 染料、 纺织
有效容积150l
外形尺寸3050*870*870m
处理能力5t
进料含水率98%
滤饼含水率65%
设备重量1600kg
规格10平方
是否跨境货源否
展开

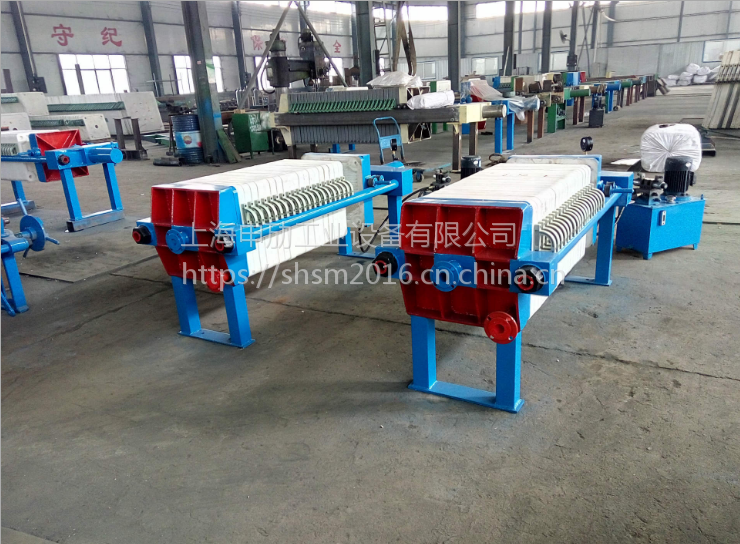

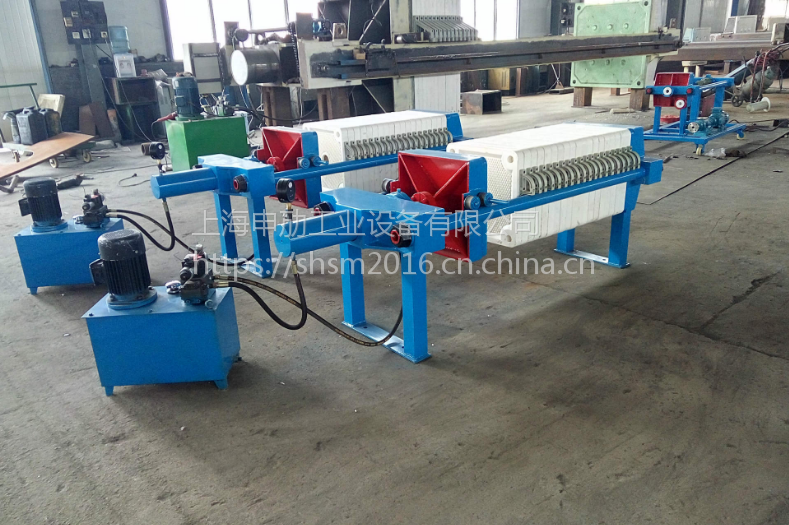

上海申劢食用油小型板框压滤机，10平方自动压紧板框压滤机
点我去除广告
板框压滤机
一、结构与工作原理
压滤机是由滤板、滤框和滤布组成的过滤部分和对过滤部分进行压紧的机架组成。
本机的特点是液压泵站、电机和电器控制箱分别装在油缸座和油箱体内，使机身、电器、液压三部分融为一体。机器安装调试后，只需接通电源即可投入使用。它具有造型美观、结构紧凑、占据空间小等突出优点。该系列的压滤机无论在运输、安装、使用等各方面既安全又方便。
压滤机结构见图。图中的 2是固定头板，6是可移动的尾板。在这两个端板间排列着滤框5、滤布4和滤板3。所有的滤框、滤板都可以借助自己两侧的饿把手搁挂在横梁8上，并可沿横梁水平方向移动。活塞杆9的前端与可动压紧板7相连，当活塞在液压推力下推动压紧板，将所有框、板压紧在机架中，达到液压工作压力后，用锁紧螺母锁紧而保压。关闭液压站电机后，即可进料过滤。
板框式压滤机有明流、暗流之分。他们各自又有滤饼的可洗式和不可洗式。
如需获得干燥滤饼，须通入压缩空气进行吹压，将残余水分排出。
三、主要性能和参数
性能
滤室内工作压力
≤ 1.0mpa
液压工作压力
19.5 mpa
额定压紧力
392kn
压紧板行程
300mm
使用温度
100℃
试验压紧力
490kn
电机额定功率
1.5kw
参数
过滤面积
m2
滤板数量
块
滤室数量
个
滤饼厚度
mm
滤室总容积
m3
外形尺寸
mm
机器质量
t
进料管孔直径
φ mm
洗涤出液管孔直径
φ mm
滤框
滤板
长
宽
高
5
7
6
7
34
0.085
2280
1060
1203
1.58
37
37
10
14
13
14
0.170
2672
2.20
15
21
20
21
0.250
3064
2.82
18
25
24
25
0.300
3288
3.17
20
28
27
28
0.330
3456
3.44
25
35
34
35
0.425
3848
4.06
四、基础尺寸
过滤面积 m2
尺寸 l1mm
过滤面积 m2
尺寸 l1mm
5
1307
18
2315
10
1699
20
2483
15
2091
25
2875
五、易损件目录
代 号
名 称
材 料
数 量
附 注
gb1235-76
0型密封圈125×5.7
橡胶ⅰ -4
2
gb1235-76
0型密封圈160×5.7
橡胶ⅰ -4
10
