是否进口否
产地四川成都
加工定制否
品牌四川曙辰
型号jls-10
极数3p
额定频率50hz
灭弧方式真空断路器
货号425
额定绝缘电压10000v
机械寿命3万次
产品认证iso2000
物料编号4564
最小包装数1
订货号656
展开

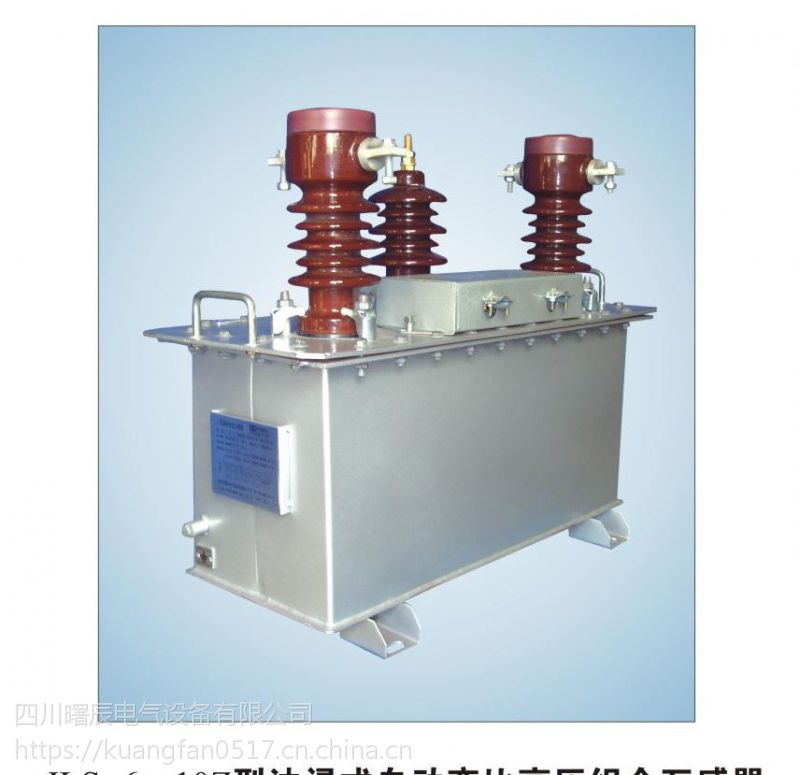

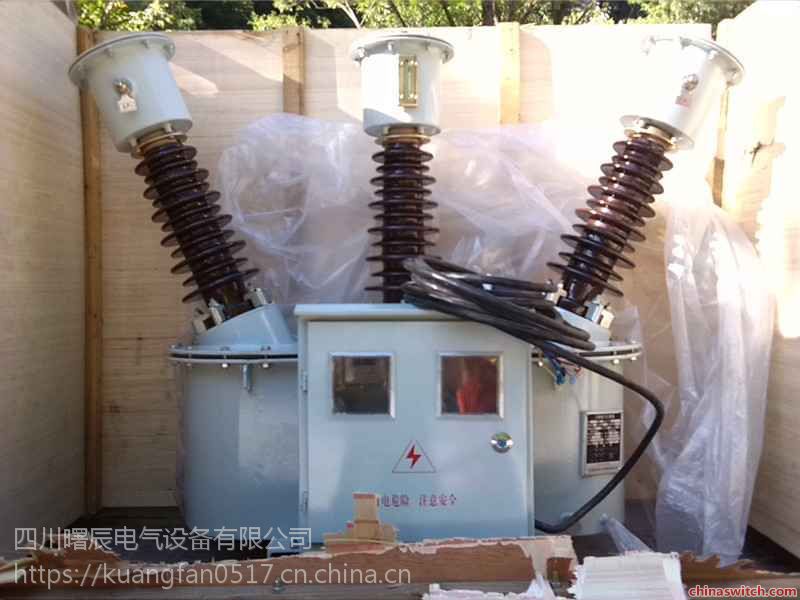

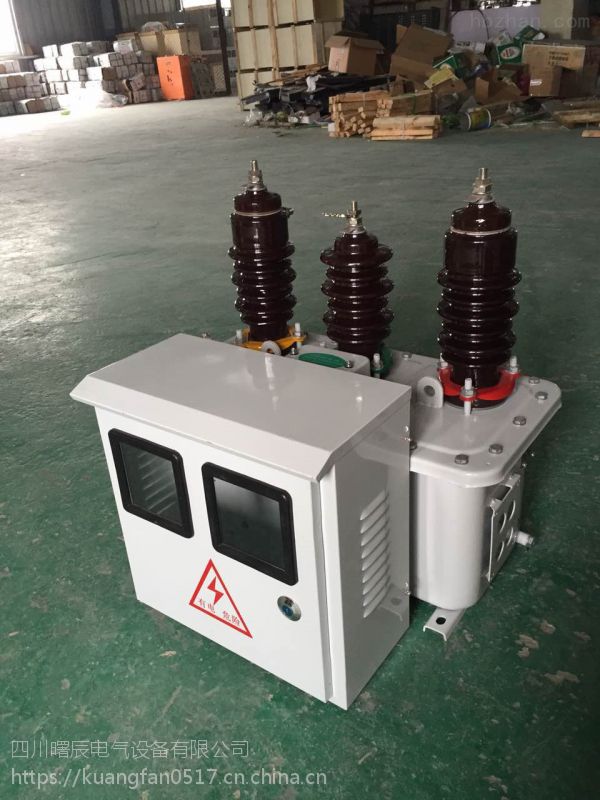

重庆市10kv油浸式jls-10计量箱
点我去除广告
重庆市10kv油浸式jls-10计量箱
结构：
1、电压互感器的铁芯为外铁式，用优质冷轧取向硅钢片叠装而成，中柱为多级阶梯形，在中柱上装有一次及二次线圈。
2、电流互感器铁芯为内铁式，用优质冷轧取向硅钢片叠装而成，在铁芯柱上装有一次、二次线圈。
3、通过瓷套内的导电杆将电压、电流互感器的一次引出供接线用。电压、电流互感器均固定在托板上，托板通过支撑杆吊装于箱盖上，并浸于变压器油中。
4、高压引线套管，二次引线套管装设在箱盖上，油箱侧面装有放油塞接地螺栓。
5、仪表箱装在油箱正面，上面装有观察窗并备有铅封孔。
6、复变比计量箱采用二次更换变比复式西安华仪电气有限公司，便于更换变比时，更间接，高效的工作。
7、复变比计量原理，采用v/v-12接线方式，电压回路中二次b点接地，电流回路中a.c相电流二次回路尾端接地。在复变比计量箱内部，电流二次回路尾端，电压二次回路尾端b点，已连接为一点，但并未接地，实际接测量
时，该点（b）应可靠接地。
