是否进口否
产地四川成都
加工定制是
品牌四川曙辰
型号lw36-40.5
极数3p
额定频率50 hz
灭弧方式真空断路器
货号425
额定绝缘电压10000v
机械寿命3万次
产品认证iso2000
物料编号4564
最小包装数1
订货号656
是否跨境货源否
展开
重庆市lw8-40.5高压交流六氟化硫断路器
点我去除广告

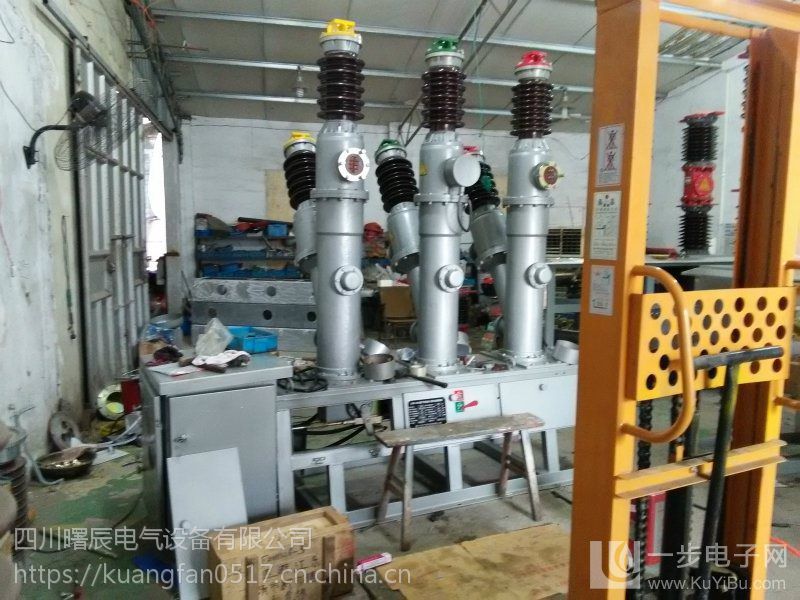

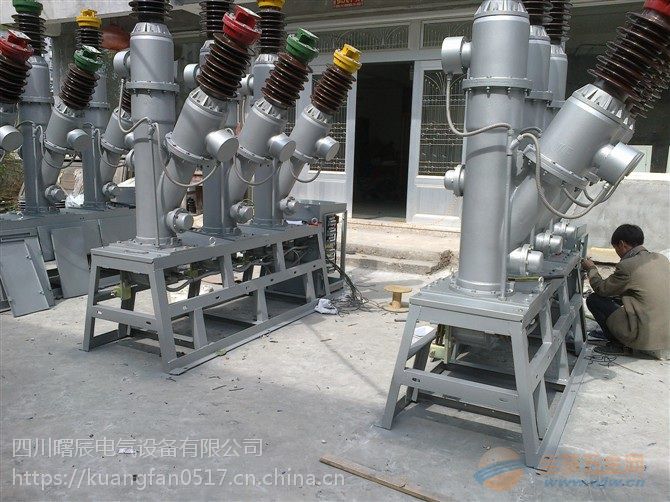

重庆市lw8-40.5高压交流六氟化硫断路器
lw8-40.5六氟化硫断路器 一、lw8-40.5六氟化硫断路器概述: lw8-40.5型六氟化硫断路器是三相交流50hz的户外高压电器设备,适用于40.5kv输配电系统的控制和保护,也可用作联络断路器及开合电容器组场合. 二、lw8-40.5六氟化硫断路器特点: 产品开断性能优良,采用压气式来灭弧室,燃弧时间短,电寿命长,在额定电压下连续开断31.5ka短路电流达21次不检修,不更换六硫气体;机械可靠性高. 1、开断性能优良,燃弧时间短, 额定短路开断电流达40ka; 2、绝缘可靠性高; 3、机械可靠性高,灭弧能力强,能频繁操作;
4、开合电容器组电流630a无重燃; 5、lw34-40.5,lw34c-40.5可配3~12支内置式电流互感器,结构简单、体积小,不检修周期长; lw34a-40.5配外置式电流互感器,结构简单、体积小、产品的维护率低; 6、底架由钢板冷弯成“u”形再经焊接而成的,机械强度高,刚度大,防水和防尘能力强。底架采用整体表面处理工艺,外形美观,防腐能力强。 三、lw8-40.5六氟化硫断路器使用环境条件 [1] 海拔高度:≤3000m。 [2] 环境温度:-30℃~+40℃。 [3] 污秽等级:ⅱ级、ⅲ级、ⅳ级。 [4] 相对湿度:日平均不大于95%,月平均不大于90%(25℃)。 [5] 风压:不大于700pa(相当于34m/s)。

[6] 没有易燃物质、baozha危险、化学腐蚀及剧烈振动的场合。 四、lw8六氟化硫断路器订货注意事项: 订货时请注明机构中储能电动机以及分、合闸线圈的操作电压;电流互感器规格型号及接线要求(正常情况下按k1-k4接线);所配专用工具及备件数量。是否需要过渡支架。 3、安装、使用及维护 3.1 开箱后应检查柱上断路器绝缘罩有无损坏,产品铭牌、合格证是否与实物相符。 3.2 柱上断路器投入运行前,应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构所具有的合分闸方式进行试操作,以检查各项指标是否正确。 3.3 断路器可以分单杆架设,也可双杆架设(如图二、三、四、五所示)。
3.4 本柱上断路器因其特殊的设计结构确保用户在使用中长期免维护。 3.5 用户不得随意更换使用与原型号规格不一致的电器元件。 3.6 操作人员应初步了解机构的性能及安装调整、维护知识,对运行中问题应予以记录,必要时可通知制造厂家。 4、运输、验收及贮存 4.1 运输 运输时必须整台装入封闭的包装箱内加以固定。运输过程中不得翻转、倾斜,需采取防震措施。 4.2 验收 用户收到柱上断路器后应进行如下工作: 1、检查包装是否损坏 2、对照产品装箱单检查文件是否齐全、附件及备件是否齐全。

3、检查柱上断路器铭牌的技术参数、产品合格证是否符合订货要求。 4.3 贮存 本柱上断路器应存放在干燥、通风、防潮、防震及防有害气体侵袭的室内,长期存放应定期检查环境是否符合要求。装箱、开箱和保管应在干燥的室内,对产品及各部件要进行核对是否完整和相符。 5、订货须知 5.1 订货时应说明产品的型号(例如断路器的额定开断容量、断路器是否带隔离开关、断路器是否带电流互感器及其数量、辅助电源方式等)、名称、数及所需电流互感器的变比等。 5.2 用户须提出安装方式,选择相应紧固附件。 5.3 用户须根据使用要求选择相应的功能配置。 6、随机文件 6.1 产品合格证一份。 6.2 安装使用说明书一份。 6.3 装箱单一份。 7、声明事项 7.1 在搬运开关时,严禁抬扛进出线桩及电流互感器,对由此造成的损坏皆不属产品本身质量。 7.2 任何状况下不准松动紧贴上绝缘罩的铜螺母(标有红漆)。
