类型横向型
产地陕西
材质碳钢
货号jx
品牌锦星
型号d-ld2000-65301-65339
连接方式焊接
壁厚6
等级7
管厚8
特殊功能钢度值低
外形分类波纹补偿器
直径200
执行标准d-ld2000-65301-65339
产品规格dn
是否跨境货源否
展开

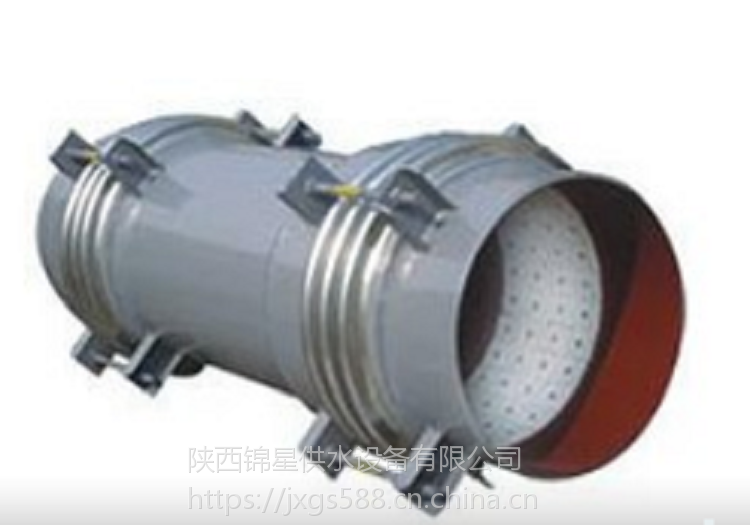

(厂家定制)煤粉管道三向补偿器陕西锦星横向型波纹补偿器
点我去除广告

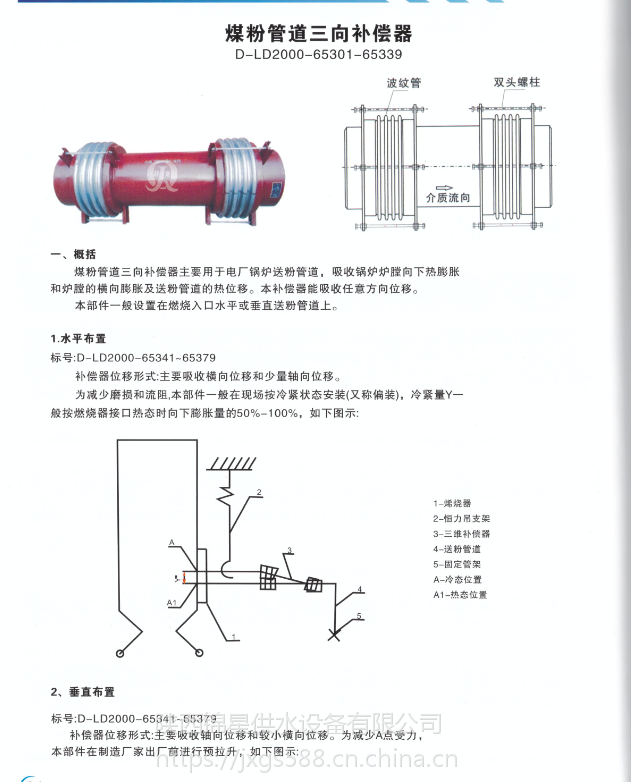

一、概况
煤粉管道三向补偿器主要用于电厂锅炉送粉管道,吸收锅炉炉膛向下热膨胀及
送粉管道的热位移,本补偿器能吸收任意方向位移。本部件一般装设在燃烧器
入口水平或垂直送粉管道上
1、水平布置
标号:d-ld2000-65301-65339
补偿器位移形式:主要吸收横向位移和少量轴向位移为减少磨损和流阻,本部件
一般在现场按冷紧状态安装(又称偏装),冷紧量y一般按燃烧器接口热态时向下
膨胀量的50%-100%

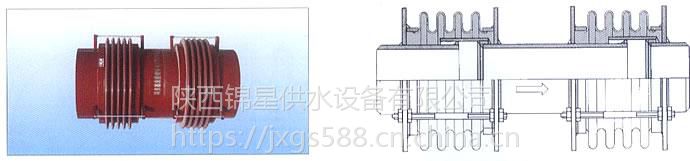

2、垂直布置
标号:d-ld2000-65341-65379
补偿器位移形式:主要吸收轴向位移和较小横向位移,为减少a点受力,本部件
在制造厂家出厂前进行预拉伸。
二、性能参数
1、使用压力(p):≤0.1mpa(设计爆破压力≥0.35mpa)
2、使用温度(t):0-350°c
3、波纹管结构:奥氏体不锈钢板双层结构,内层0cr17ni14mo2,外层0cr18ni9
(gb3280)
5、补偿器
补偿同时吸收轴向位移x、横向位移y、应满足x≤x0,y≤y0,参数表中所列的轴
向补偿量主要为压缩位移。
6、疲劳寿命
参数表中所列补偿量对应的疲劳寿命≥1000次
7、连接方式:对焊连接
