类型轴向型
产地陕西
材质碳钢
货号jx
品牌锦星
型号dn
连接方式焊接
壁厚6
等级7
管厚8
特殊功能耐高压
外形分类套筒补偿器
直径100
执行标准cj/t3016.2
产品规格dn
是否跨境货源否
展开

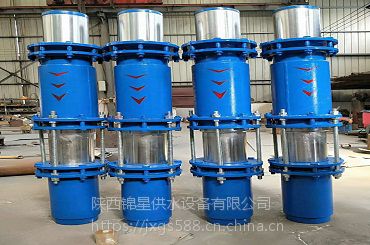

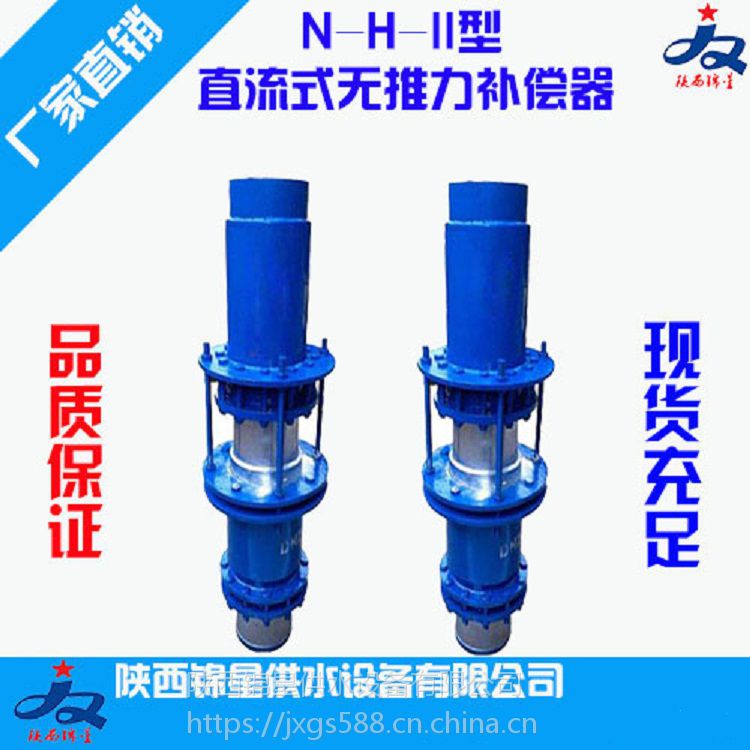

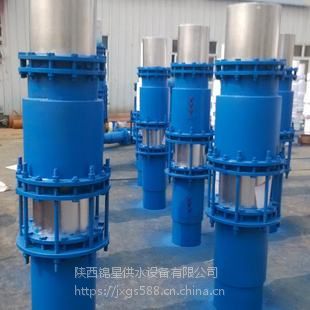

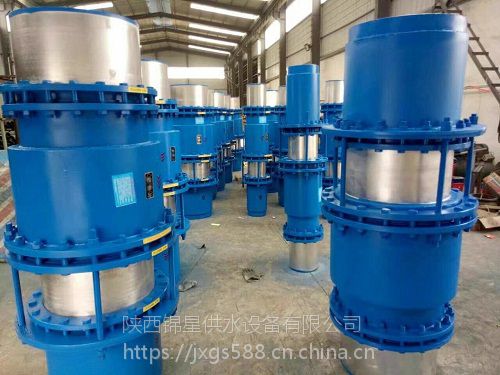

n-h-ll型直流式无推力套筒补偿器轴向型补偿器供暖专用
点我去除广告
无推力补偿器，是利用流体力学中的帕斯卡理论，在设计结构上巧妙的利用一个密环形汽室，这个汽室内分别有两个环形受压面，一个是固定的汽室内端面，另一个是密闭在汽室内的伸缩管肩部环形面，随伸缩管是可移动的。
概述
该无推力补偿器的问世，无疑是热力管道补偿器产品的一项突破性前进。它不仅为补偿器的生产开拓了新的领域，更重要的是它不但解决管道内存在工作介质推力的致命弱点，同时也解决了旁通管式无推力补偿器应力过于集中，介质阻力大弊端。
工作原理
该无推力补偿器，是利用流体力学中的帕斯卡理论，在设计结构上巧妙的利用一个密环形汽室，这个汽室内分别有两个环形受压面，一个是固定的汽室内端面，另一个是密闭在汽室内的伸缩管肩部环形面，随伸缩管是可移动的。这个可移动的环形受压面的面积恰好和伸缩管横截面积相等，补偿器工作时，在介质压力的作用下，环形面上的压力和伸缩管横截面积的压力是相等，而方向相反，因此两压力相互抵消。这样一来，在设计支架中仅考虑补偿器压紧填料的摩擦力，对固定支架的推力计算中，就不再计算由工作介质压力，而引起的对固定支架的推力。因此固定支架属减载式支架，可节省大量支架材料，也节省人力和财力。
结构组成
无推力自密封旋转补偿器:由变径管、内套管、密封座外套、柔性石墨填料、螺母螺栓n个压簧及n个注填料咀组合、填料压盖及弹簧压紧法兰构成:所述填料压紧法兰与压紧上法兰之间设有压簧和注填料咀。




所选用的密封填料都是柔性石墨，所采用的级别分别为核级、工业精密级且无推力自密封旋转补偿器填料内增加了一些抗氧化剂成份达到延缓填料氧化的时间，从而使无推力自密封旋转补偿器比普通旋转补偿器密封性能得到很大的提高，使产品密封发生泄漏时间延迟发生。
安装要求
(1)与补偿器两端相焊接的管段壁厚≥6mm时，必须进行坡口处理，焊后按要求进行水压检漏试验。
(2)滑动支架和固定支架根据设计安装，使用ztwb型，除不计算介质工作压力的推力外，其余相同。为确保管道无侧向位移，而沿轴向伸缩，补偿器两端一般应安装导向滑动支架，在管道转弯处，必须安装固定支架。
(3)补偿器的保温防护结构均与管道同路，但对伸缩管伸缩部分，不可产生约束力。
(4)本补偿器在各种环境气温下，均可按安装长度lmax进行安装，不需予以拉伸或压缩。
发展
在国内近期，生产出ltw高温堵漏剂，它的耐温30o--600℃，工作极限压力是1.0mpa，1.6mpa，2.5mpa等。将高温堵漏剂应用在补偿器上，将直流式无推力补偿器，改制成注油式直流介质无推力补偿器，解决了补偿器长期工作，出现微小的渗漏问题。将ltw高温堵漏剂，用60mpa。的高压注射枪，将油剂注射到填料室内，使填料与料室内径和伸缩管外径压紧，油剂本身无毛细管，又有热胀冷缩的性质，故造成补偿器长期工作中，不产生渗漏。
twb型及ztwb型系列注油式直流介质无推力补偿器，可广泛适用于化工、石油、热电、冶金，城市集中供热采暖等管网中，地沟和高空架设的管道。同时，便于管路设计，便于安装施工，且节省大批资金(仅固定支架一项费用节60%以上)。
目前，ztwb及twb型系列注油式直流介质无推力补偿器，经用户使用证明，其优越性已被初步证明，优越于其它同类产品。
