品牌海通
型号gtzz-2
种类高铁梁场拔管机
产品别名抽拔棒机
产品用途铁路预制桥梁抽拔橡胶管使用
规格台
拔管根数2
功率12kw
适用梁型箱梁
展开
海通牌gtzz-2型安全占用场地小自走式高铁桥梁橡胶管抽拔机厂家直销
点我去除广告
(铁路预制桥梁专用）
gtzz-2型

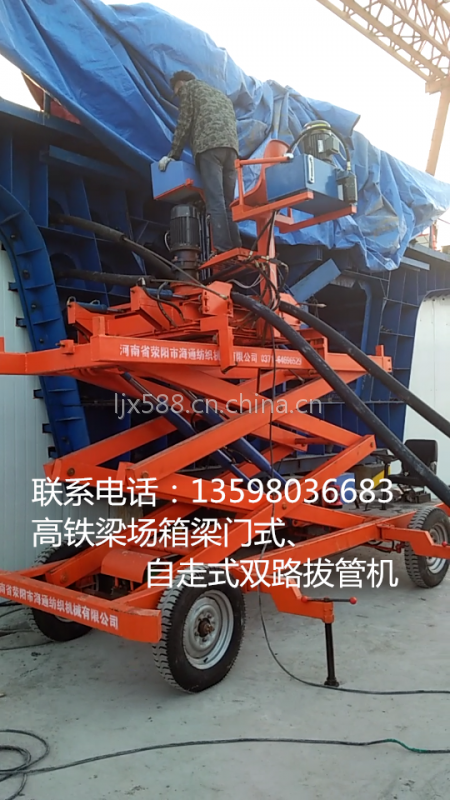

自走式双路橡胶管抽拔机
简
介
河南省荥阳市海通纺织机械有限公司
联系电话：0371-6469652964696528
手 机：13703827207 15517572888
一．特点：
自走式橡胶管抽拔机是我公司根据铁路预制桥梁现场的实际情况，在门式抽拔管机的基础上生产的另一型号橡胶管抽拔机。即把抽拔管系统安装在电动自走平台上，使拔管机能在工地现场自由移动，这样可以在用户使用时避免龙门吊繁忙，门式拔管机移动不方便的麻烦。节约了用户的劳动时间，提高了劳动效率。
二．结构组成：自走式橡胶管抽拔机由电动自走系统和橡胶管抽拔系统两部分组成。
三．电动自走系统结构：
1.机架
机架是电动自走系统的主体结构，主要由型材和钢板焊接而成，强度高。
2.车桥和轮胎
车桥和轮胎采用重载配置，结实耐用。
3.行走驱动控制采用电动运输车相同的机构：
（1）.动力采用48v电动车专用蓄电池带动直流串励电动机驱动车桥。
（2）.转向采用液压转向，操作灵活。
（3）.前进，倒车，停车控制灵活。
（4）.加速、制动（行车采用脚制动，停车采用手制动）操作简单。
4.技术参数
电 气 系 统
电控
知名品牌电控
电池
12v140ah/只，4只/48v
电机
1000w串励电机
充电机
便携式智能化充电机
充电时间
8-10小时（放电率为80%）
技 术 参 数
充电输入电压
220v
长*宽*高
4600×1800×2400mm
制动距离
≤2m
设备总质量
3200kg
行驶速度
20km/h
前、后轮距
1300/1600mm
爬坡度
15%
轴距
2700mm
***小转弯半径
6m
仪表
电量仪表
开关
启动开关、进退档位开关
车架
钢结构车架
方向盘
聚氨酯发泡方向盘
底 盘 系 统
动力传动系统
无极调速系统
转向系统
车用转向管柱+齿轮齿条式方向机+电动液压助力转向
制动系统
鼓式制动器、驻车手制动装置
轮胎
6.00×16轮胎
四．橡胶管抽拔管系统
1.简 介
“双路抽拔管机”是专为普通铁路和高铁预制桥梁场预制箱梁工序中抽拔橡胶管设计的工程机械设备。拔管机实用，安全，环保，故障率低，噪音小。操作简单。是使用卷扬机，铲车抽拔橡胶管的替代产品。
2.历史问题
使用卷扬机、或铲车直接牵拉，这种高危作业致命的弊病——“斜拉抽拔”， 其问题有三：
2.1，安全问题：施工中橡胶管拔出孔口时巨大的高速反弹，会对人身、设备形成极大的安全隐患，每次拔管都是戒备森严、临近工序必须停工停产，反弹致人伤残和死亡在我国制梁场中已有数例发生，高额的赔偿，给国家、梁场、个人都造成极大损失。
2.2，伤管问题：橡胶管在梁的出口处会被斜拉刮蹭得伤痕累累，增加了胶管与混凝土的附着力形成恶性循环，拔出橡胶管的一瞬间钢绞线的高速穿插，使橡胶管孔内内伤不断。这种野蛮作业会极大地、明显地缩短橡胶管使用年限，
2.3，断管问题：大角度直接斜拉抽拔，额外增加摩擦力，能把直径100毫米的胶管拉成50毫米，甚至更细，真正的触目惊心！！大大超过橡胶管200%的极限延伸率，断管现象确实经常发生，为逃避监理人员的耳目就只得连夜“动手术”打腰孔把断管拉出，甚至有的制梁场为减小抽拔力，擅自违规操作提前抽拔管，挖补腰孔对梁体产生的“集中应力”,严重影响我国百年大计铁路产品的质量。
3.优点
我们针对制梁场面临的实际问题，组织有关人员经过十数台样机几年的实验改进，***终研制出新产品——“门式拔管机”，该设备由自走移动架，升降架，机头，液压泵站，电器箱，操作盘等组成。我们的理念是“顺直拔管、文明作业”，此新型的“门式拔管机”有以下几大优点：：
3.1，不受场地大小的限制，有四五米（设备宽度为两米，后面顺管用）的前后距离放下机器后就可以方便地进行作业。卷扬机或铲车受拔管距离的限制，场地一定要大。
3.2，升降架和机头可作全方位垂直、水平位移，使抽拔力和橡胶管轴线完全重合，减少摩擦力，避免了胶管出口时的斜拉刮伤，延长了橡胶管使用寿命，可以大量节约胶管。
3.3，采用两组六对弧形轮夹紧、旋转抽拔橡胶管；橡胶管在拔出孔口后仍然继续夹紧在弧形轮之中，避免了高速反弹所带来的人身、设备危险，解除了后顾之忧。
3.4，设备移放在预制梁一端后，可以用一分钟左右的时间拔出一组（两根）橡胶管的优选速度，在不到一小时内安全稳妥地拔完一端所有的橡胶管。比使用卷扬机或铲车拔管节省时间。
3.5，由于夹紧、抽拔橡胶管的力量均匀地分布在六对弧形轮上，避免了反复捆绑橡胶管端部、持续承受全部拉力所造成的局部损伤，全面地延长了胶管使用寿命。
3.6，采用新型的全封闭式弧形轮输送结构，可直接抽拔直径60~100毫米的橡胶管，适用范围广，使用方便，可为梁场提高安全、环保、经济等效益，是理想的高科技产品。
温馨提示:我公司生产的拔管机使用需要梁端模外预留橡胶管的长度不少于1.5米为宜，橡胶管预留太短可能无法使用。
4.维护使用
针对预制梁场对拔管机的实际使用情况，我们提出了免维护使用的理念，我们的机器在正常使用,正常换油，加油，润滑即可。
5.操作者须知
操作拔管机前必须仔细阅读说明书，操作者首先必须彻底了解并遵守有关安全事项方能进行工作。
5.1，开机前的检查：液压泵油箱的液压、主减速机和行走减速机润滑油是否充足，升降架各个销轴润滑脂加注充足，保持升降架升降滑动功能灵活。
5.2，开机前的准备：首先将机器运用自走系统移放至梁端，将机器左侧靠近梁端左侧，分左半边、右半边两次抽拔操作，调整合适的间距，以机器能有不少于三对输送轮夹住橡胶管为准，然后将四个支脚顶起，使轮胎离开地面3—5毫米，并保持水平。此时关闭自走系统电气。
5.3，正确接入电源：接通380v／50hz容量不小于12kw的三相交流电源（电源线原则使用6平方电缆，用户自备），首先检查液压泵站电机的旋转方向是否和箭头指示相符，以确定电源接入是否正确，冬季液压泵站应空负荷运转20～30分钟预热后再进行工作，液压系统的压力表指示在9～11mpa之间为宜。
5.4、拔管顺序，由下向上，逐层顺序抽拔。操纵升降和横移机构使夹紧轮和橡胶管对准；操纵并确认支撑缸的支撑横挡稳妥地接触在模板上；张开夹紧梁放入橡胶管；开通输送轮开关；然后再操纵夹紧梁进行拔管。
5.5，当确认橡胶管拔出后，关闭输送轮开关；操纵收回支撑缸的支撑杆；然后再重复上述的拔管作业。
5.6，在任何情况下主机下面严禁有人，在检查、维护主机时，主机两端须有牢靠的保险支撑，维护人员方可进行操作。
8.技术参数
型号 参数
项目
gtzz-2
(双路)
额定拔管拉力
20kn
拔 管 速 度
30m/min
拔 管 离 地
*** 高
3.2m
*** 低
1.2m
拔管水平范围
3.0m
工作台横移速度
60mm/s
功 率
11.75kw
整 机 质 量
3200kg
长×宽×高（mm）
4600×2300×2500
