设计综述
S7-400自动化系统采用模块化设计。它所具有的模板的扩展和配置功
能使其能够按照每个不同的需求灵活组合。
一个系统包括：
? 电源模板；
将 SIMATIC S7-400 连接到120/230 V AC或24 V DC 电源上。
? 中央处理单元（CPU）
有多种 CPU 可供用户选择，有些带有内置的 PROFIBUS-DP 接口，
用于各种性能范围。一个中央控制器可包括多个 CPU，以加强其
性能。
? 各种信号模板（SM）用于数字量输入和输出（DI/DO）以及模拟
量的输入和输出（AI/AO）
? 通讯模板（CP）用于总线连接和点到点的连接。
? 功能模板（FM）：专门用于计数、定位、凸轮控制等任务。

通讯
SIMATIC S7-400 有多种通讯方式：
? 组合式多点 MPI 和 DP 主接口，集成在所有 CPU 内，S7-200 和
S7-300 系统以及其它的 S7-400 系统。
? 附加的 PROFIBUS-DP 接口，集成在某些 CPU 内，适用于经济型
ET-200 分布式 I/O 系统。
? 用于连接到 PROFIBUS 和工业以太网的通讯模板。
? 用于功能强大的点对点连接的通讯模板。
? 过程通讯：通过总线（AS-I 或 PROFIBUS）周期地寻址 I/O 模板（过                                                                        李S             腾讯                25589             30350
程映象数据交换）。从循环执行级调用过程通讯。

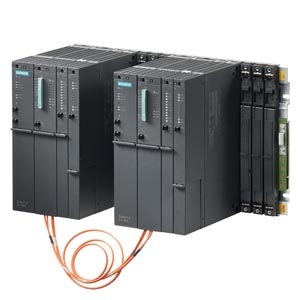

西门子6ES7414-3EM06-0AB0 CPU 414-3的中央处理单元  西门子PLC400图片

西门子6ES7414-3EM06-0AB0 CPU 414-3的中央处理单元  西门子PLC400图片

********** 备件 ********* SIMATIC S7-400，CPU 414-3 PN/DP 中央处理器，带： 内存 4 MB， （2 MB 代码，2 MB 数据）， 接口： 1.SS MPI/DP 12 MBit/s(X1)， 2.SS Ethernet/PROFINET(X5)， 第 3 个 IF 964-DP 接口可插拔(IF1)
6ES7414-3EM06-0AB0 CPU 414-3的中央处理单元   西门子PLC400图片
********** 备件 ********* SIMATIC S7-400，CPU 414-3 PN/DP 中央处理器，带： 内存 4 MB， （2 MB 代码，2 MB 数据）， 接口： 1.SS MPI/DP 12 MBit/s(X1)， 2.SS Ethernet/PROFINET(X5)， 第 3 个 IF 964-DP 接口可插拔(IF1)
6ES7414-3EM06-0AB0 CPU 414-3的中央处理单元   西门子PLC400图片
********** 备件 ********* SIMATIC S7-400，CPU 414-3 PN/DP 中央处理器，带： 内存 4 MB， （2 MB 代码，2 MB 数据）， 接口： 1.SS MPI/DP 12 MBit/s(X1)， 2.SS Ethernet/PROFINET(X5)， 第 3 个 IF 964-DP 接口可插拔(IF1)
