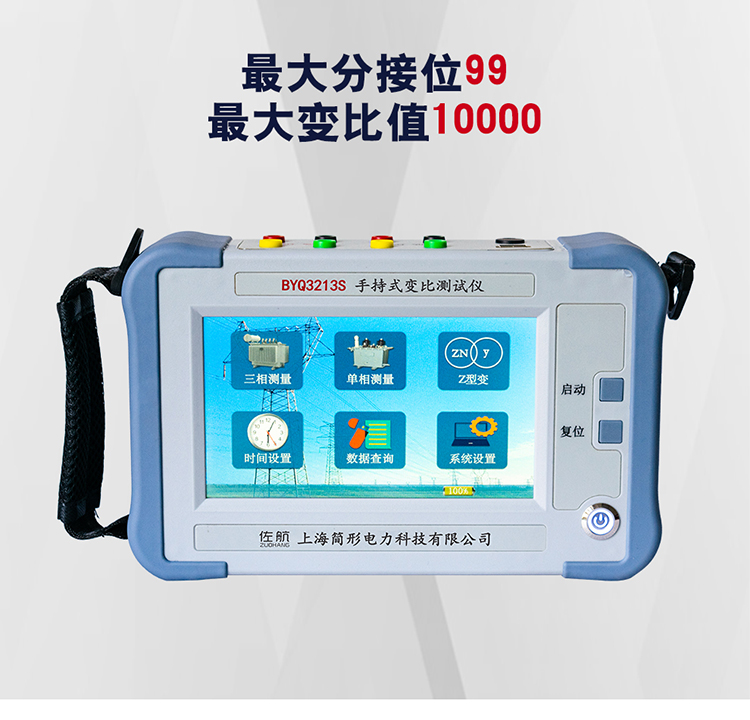

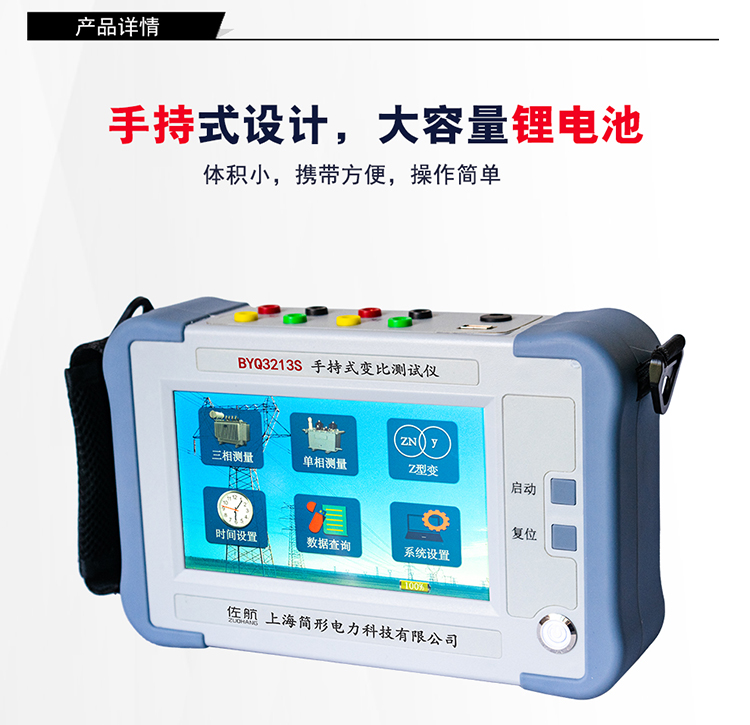

佐航 BYQ3213S 手持式变压器变比测试仪

一、 概述

在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前及根据国家电力部的预防性试验规程，要求对运行的变压器进行匝数比或电压比测试，可以检查变压器匝数比的正确性、分接开关的状况、变压器是否匝间短路、变压器是否可以并列运行。传统的变比电桥读数不直观，要进行换算，只能逐相进行测量。

佐航 BYQ3213S 手持变压器变比测试仪克服了传统变比电桥测试的缺点，操作简便直观，采用三相精密逆变电源，测试快，准确度高。

二、 技术参数

1. 测试量程：0.9～10000

2. 测量精度： ±0.1%+2 字( 0.9-500 )

±0.2%+2 字( 501-2000 )

±0.5%+2 字( 2001-10000 )

3. 角度精度： ±0.2°

4. 输出电压：根据负载自动调节

5. 分 辨 率：最小 0.0001 角度 -- 0.01°

6. 工作电源：电池供电

7. 环境温度：-10℃～40℃

9. 主机重量：2kg

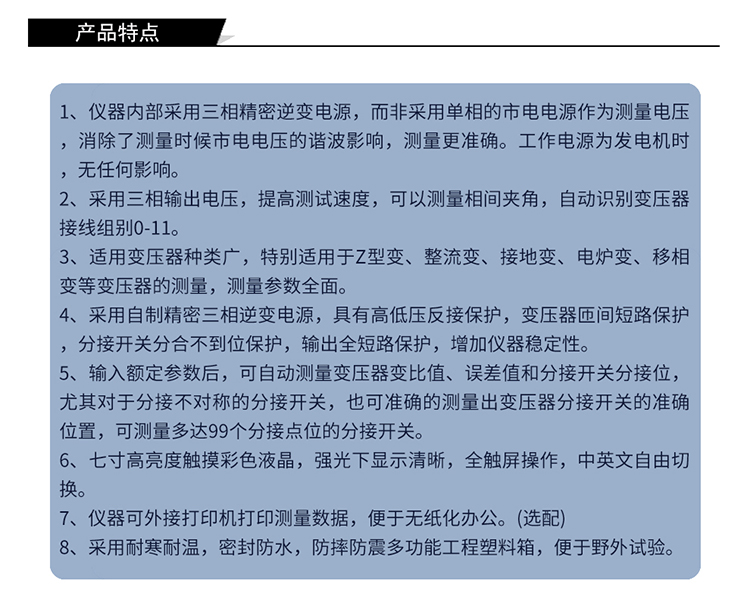

三、 功能特点

1、 仪器内部采用三相精密逆变电源，而非采用单相的市电电源作为测量电压，消除了测量时候市电电压的谐波影响，测量更准确。工作电源为发电机时，无任何影响。

2、 采用三相输出电压，提高测试速度，可以测量相间夹角，自动识别变压器接线组别0-11。

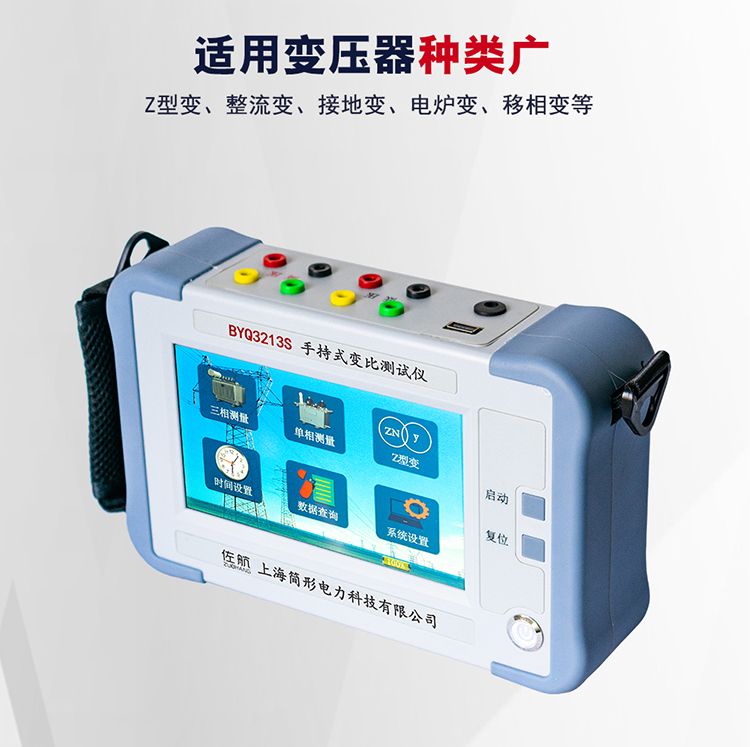

3、 适用变压器种类广，特别适用于 Z 型变、整流变、接地变、电炉变、移相变等变压器的测量，测量参数最全面。

4、 采用自制精密三相逆变电源，具有高低压反接保护，变压器匝间短路保护，分接开关分合不到位保护，输出全短路保护，增加仪器稳定性。

5、 输入额定参数后，可自动测量变压器变比值、误差值和分接开关分接位，尤其对于分接不对称的分接开关，也可准确的测量出变压器分接开关的准确位置，最多可测量 99

个分接点位的分接开关。

6、 七寸高亮度触摸彩色液晶屏，强光下显示清晰，全触屏操作，中英文自由切换。

7、 采用耐寒耐温，密封防水，防摔防震多功能工程塑料箱，便于野外试验。
