一、产品简介
XKY-CW3800D电气接点无线测温装置是一款用于高、中压电力系统(110KV,6—35KV)和对温度有较高要求电气接点设备的智能化装置。它是集在线温度测量、数据采集、数据分析和控制功能于一体的现代化高科技产品。其各项技术指标均能达到国际标准,电气接点测温装置的主要功能为在线采集接点温度(接点数可选定)。该装置提供了RS485通讯接口,便于组网应用,可实现与现场计算机监控系统的配合应用,支持MODBUS-RTU通讯协议。
二、产品特点
● 先进的高性能工业级微处理器,数据处理和信息存储能力强,可靠性高,运行速度快;
● 具有精准先进的测温技术,能根据不同现场要求配置相应的测温方案;
● 可编程显示,温度接点数6路、9路可切换,常规为6点,非常规接点数订货请说明;
● 红绿双色液晶显示,行业化测温显示界面,显示内容清晰、视角广阔;
● 人性化按键和菜单设计,符合现场调试特点,便于操作;
● 温度在线实时测量,测量精度高、实时性强;
● 先进存储技术,实现掉电后设定参数仍能保存;
● 自锁式面板安装机构,接线简单,拆装方便;
● 装置小巧玲珑 ,空间占用小,标准的开孔尺寸,适用性强;
● 通讯可查询12次超温报警事件记录,面板可查询最近9次超温报警事件记录,方便查询接点越限温度,产生时间,持续时间;
● 通讯功能:采用RS485通讯接口、MODBUS-RTU协议,可将测量信息、继电器输出状态、高温报警事件纪录等参数上传后台监控系统,实现在线数据的远方集中管理和监控。
三、主要功能
温度测量 |
多路接点温度实时测量及实时显示 |
参数设置 |
报警温度上、下限及其它数据的显示和设定 |
事件记录 |
通讯可查询最近12次超温报警数据记录,显示可查询最近9次超温报警数据记录 |
系统时间 |
系统自带万年历时钟功能 |
显示特色 |
双色液晶显示,具有高温报警时液晶变色功能 |
通讯功能 |
RS485通讯接口,MODBUS-RTU通讯协议,波特率可设 |
报警接口 |
具有声、光报警接口输出功能 |
传感器类型 |
表带式 |
四、技术指标
工作电源 |
AC 176~264V 功耗<3W |
测温通道 |
可选1~9路温度采集 |
工作环境 |
温度:-20℃~+65℃ 湿度:≤95%RH |
环境温度测量范围 |
-20℃~+80℃ |
接点温度测量范围 |
-20℃~+150℃ |
报警输出口 |
无源输出(负载<300W) |
通讯接口 |
RS485(隔离),采用MODBUS-RTU通讯协议,一个起始位,8个数据位,无奇偶校验,一个停止位 |
无线模块空旷收发距离 |
1、户内<30米 2、户外<200米 |
RS485通讯距离 |
<1200米 |
温度精度 |
±1℃ |
液晶显示分辨率 |
1℃ |
五、兼容性能
XKY-CW3800D电气接点无线测温装置兼容性能:
1、测温传感器示意图如下:
表带W 28×D 36×H 20×L420
合金带W10×D0.3×L根据安装体大小确定
1.1、测温传感器参数:
注:表带式测温传感器电池供电
①.耐温(-40℃~+250℃)硅胶表带外壳,采用合金材料感应取电;
②.壳内的热敏传感器或引出的温度探头与接点导热体紧密接触,能准确测量实时温度;
③.通过感应取电在负荷为10A~5000A范围内都能有效工作。
1.2、测温传感器安装方式:
表带式测温传感器
主要安装在开关柜动触头触壁位置、电缆搭接点、进线室和出线室的母排上,采用捆绑式安装,安装步骤如下:
①.安装在断路器动触头触壁位置时,需摇出手车安装;如果安装在进出线母排或电缆搭接点位置,则柜体必须要停电才允许安装操作;
②.将温度传感器穿入合金带,把温度传感器底部的测温探头贴在被测物体表面,确定位置后准备调整固定,一端过另一端卡扣并慢慢拉紧,拉紧后向反方折弯,如在母排或电缆搭接点位置安装则可围绕母排稍作整形拉紧即可。
③.将温度传感器外层硅胶表带紧紧地绑在被测物体上,注意拉力不要过大,以刚刚拉紧为宜;可将多余的硅胶表带剪掉。
2、测温装置应用示意图
2.1、无线测温装置应用及安装示意图
母排安装
2.2、无线测温装置应用框架图

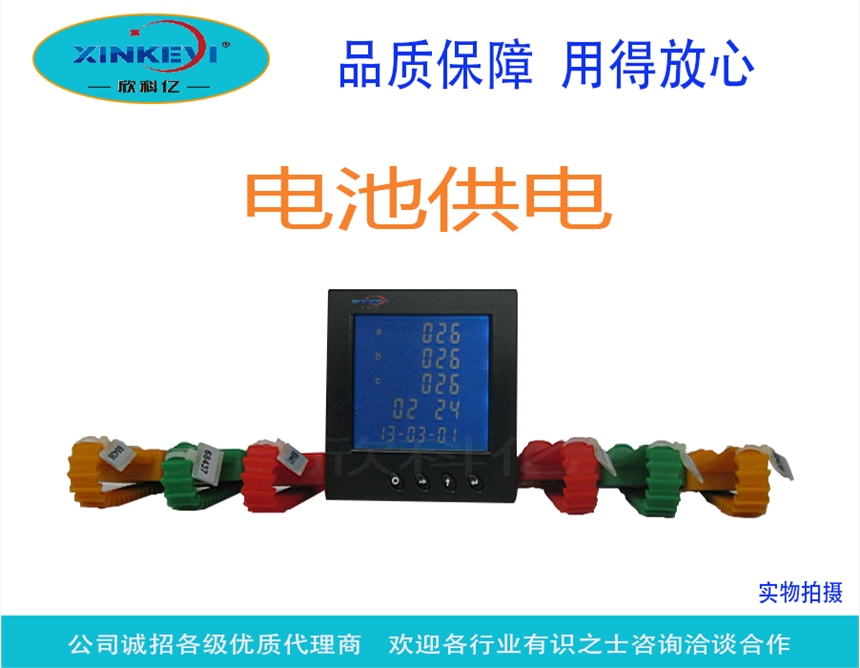

六、实物图

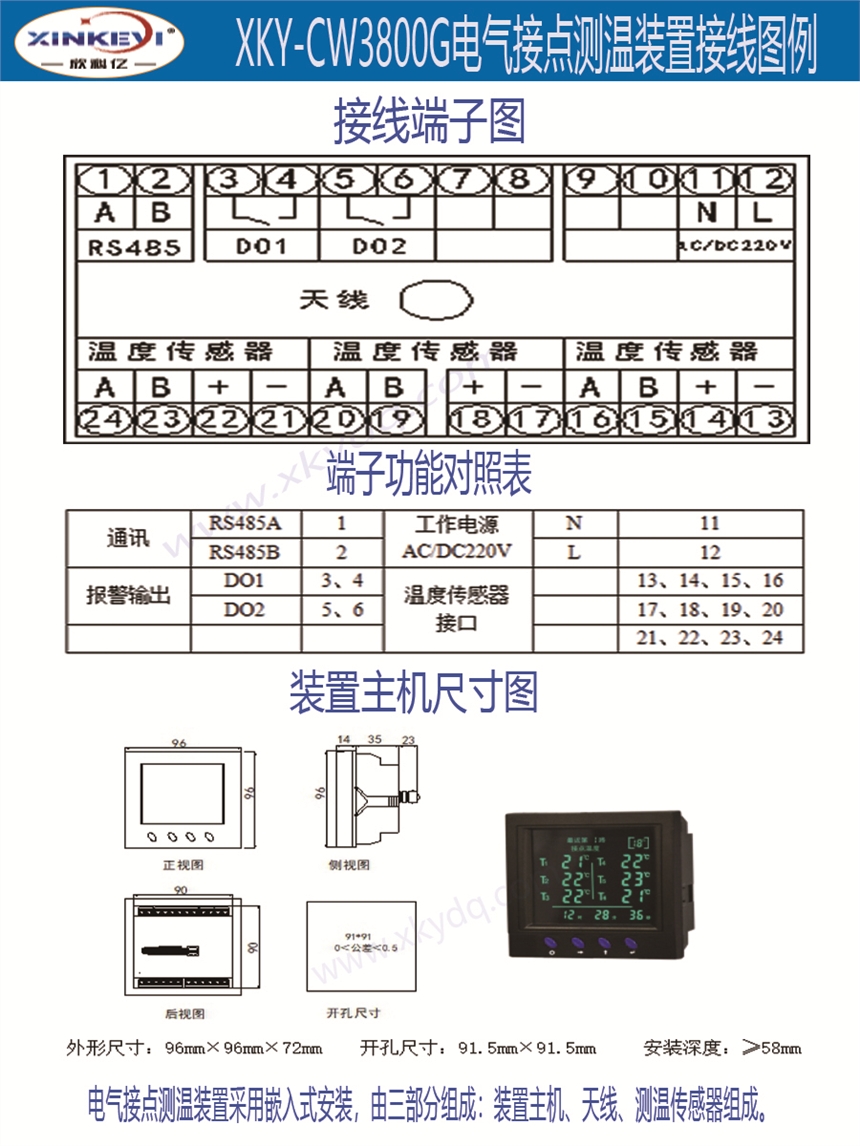

七、接线图例
八、应用领域
电气接点无线测温装置可用于高压开关柜触头及接点、高压电缆中间头、干式变压器、刀闸开关、中置柜、手车柜、低压大电流柜等设备的温度监测。也可适用于大功率电机设备的温度监测和保护。
欣科亿电气有限公司主营产品:
多功能电力仪表、开关柜智能操控装置、智能温湿度控制器、电动机保护器、电气接点在线监测装置、干式变压器电脑温控仪、新能源油浸变压器温控器、机柜空调、干变横流冷却风机、过电压保护器、户内高电压带电显示器、除湿机和加热器等。
售后保障:质保一年,终身维修
