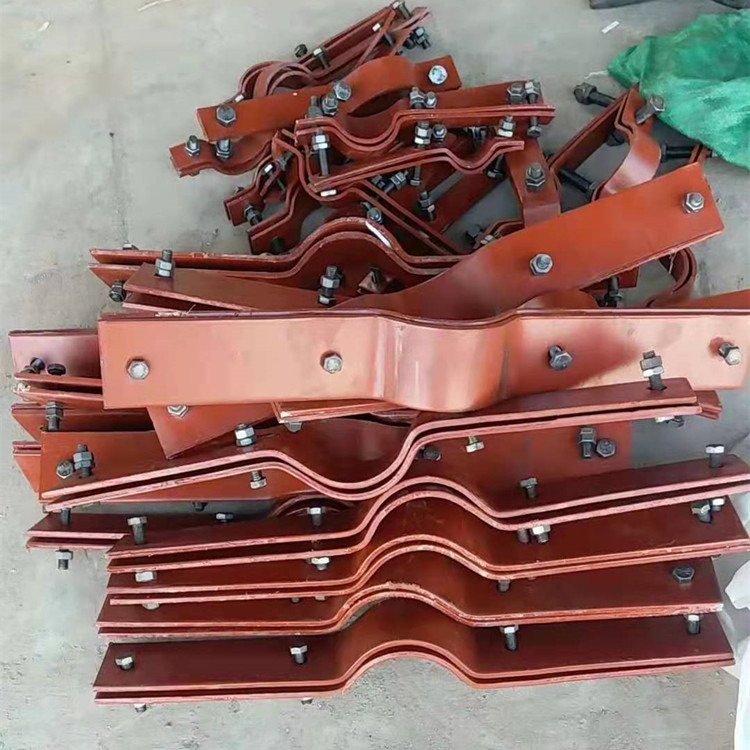

D9立管管夹D9A立管管夹,是管道悬吊系统中普遍使用的管部吊架之一,用于固定垂直管道并起到缓冲振动的作用。产品设计标准见于西北电力设计院1983年版汽水管道支吊架设计手册,主体由管夹、螺栓螺母、卡块组成,单片管夹有6个螺栓孔,每套管夹配有8个或12个(根据管径大小不同)卡块。其制作材质根据工作环境温度不同而分别采用12Cr1MoV、20#钢、Q235B等材料。立管管夹根据其承受的拉力不同,同管径产品的设计尺寸也有所不同,故其同管径型号分为D9和D9A两种加以区分。立管管夹一般与L7/F2/L1/T2等装置组合成为适用于垂直管道的悬吊系统。订货时按如下表示:立管管夹D9.377S(适用管径Dw=377,管夹材质为Q235B,适用温度不高于300°C)。卡块随管夹供货,由现场焊于管壁上,各卡块的底边应保持在同一水平面上。
D9型立管管夹的型号有:D9.32R/S/H,D9.38R/S/H,D9.42R/S/H,D9.45R/S/H,D9.48R/S/H,D9.57R/S/H,D9.76R/S/H,D9.89R/S/H,D9.108R/S/H,D9.119R/S/H,D9.133R/S/H,D9.159R/S/H,D9.168R/S/H,D9.194R/S/H,D9.219R/S/H,D9.245R/S/H,D9.273R/S/H,D9.284R/S/H,D9.298R/S/H,D9.325R/S/H,D9.336R/S/H,D9.355R/S/H,D9.377R/S/H,D9.401R/S/H,D9.406R/S/H,D9.426R/S/H,D9.454R/S/H,D9.457R/S/H,D9.480R/S/H,D9.503R/S/H,D9.508R/S/H,D9.530R/S/H,D9.540R/S/H,D9.558R/S/H,D9.561R/S/H,D9.601R/S/H,D9.630R/S/H,D9.701R/S/H,D9.747R/S/H,D9.812R/S/H。
D9A型立管管夹的型号有:D9A.168R/S/H,D9A.194R/S/H,D9A.219R/S/H,D9A.245R/S/H,D9A.273R/S/H,D9A.284R/S/H,D9A.298R/S/H,D9A.325R/S/H,D9A.336R/S/H,D9A.355R/S/H,D9A.377R/S/H,D9A.401R/S/H,D9A.406R/S/H,D9A.426R/S/H,D9A.454R/S/H,D9A.457R/S/H,D9A.480R/S/H,D9A.503R/S/H,D9A.508R/S/H,D9A.530R/S/H,D9A.540R/S/H,D9A.558R/S/H,D9A.561R/S/H,D9A.601R/S/H,D9A.630R/S/H,D9A.701R/S/H,D9A.747R/S/H,D9A.812R/S/H。
立管管夹D9_立管管夹标号示例:Dw=273,Pjg=4000kg力,t=540°C,标号为D9A.273H。
立管管夹D9_立管管夹的组合方式举例:2×F2六角扁螺母+2×F1六角螺母+2×F3垫板+2×T3上方整定弹簧组件+2×G33双梁简支吊+2×L1螺纹吊杆+2×F2六角扁螺母+2×L7环形耳子+2×T2双板整定弹簧组件+2×F2六角扁螺母+2×L1螺纹吊杆+2×F2六角扁螺母+2×L7环形耳子+D9立管管夹+管道。
本系列产品采用水利电力部西北电力设计院标准生产!
立管管夹D9_立管管夹的适用范围:当设计荷载大于水平管单吊杆管部的允许荷载Pmax时,可采用特重型横担(D6B型)或采用三孔吊板(L4型)连接。高温高压管道如需设置导向支架时,建议尽可能采用限位支架,以免管道承受过大的附加应力。固定支架的六个复原力,如不能完全符合本设计的规定时,必须进行强度验算后方能选用。管部的吊架,连接件与根部的吊架结构均已考虑了管道水平位移所产生的水平力的影响。但管道水平位移量超过吊杆可偏移部分长度的1/20倍时,可将支吊架偏装并在工程图中注明偏装方向和偏移量。当偏装仍不能满足时则应选用单向(或双向)滚动吊板(L9、L10型)连接。
当管道外径出现几种相近的尺寸时,本设计以其中的管径作为标准规格,设计中如管径与本设计中的规格不同但相近时,则选用标准规格。限位装置选用时应注意各型式的说明,选用的部件标号应开列完整,特别是管部的材料代号不应遗漏和填错。一般管道的支吊架部件,不宜用于限位装置。选用夹管型式(XZ1、XZ2)的限位装置,在设计其生根结构(例如槽钢结构)时,应注意在管部支座与球面盘的滑动板之间留有间隙以满足管道沿管径方向的膨胀要求。本公司专业生产各种国标管道支吊架,包括西北电力设计院汽水管道支吊架设计手册,华东电力设计院1983年版管道支吊架手册,HG/T21629-1999化工部标准所有产品,HG/T20644-1998中VS型变力弹簧支吊架,JB/T 8130.1-1999中PHA/PHB/PHC/PHD/PHE/LHA/LHB/LHC/LHE/ZHA/ZHB各型号恒力弹簧支吊架,JB/T-8130.2-1999标准手册中TD型可变弹簧支吊架,D-ZD2010发电厂汽水管道支吊架设计手册,烟风煤粉管道支吊架设计手册,03S402室内管道支架及吊架,05R417-1S室内管道支吊架,95R417室内热力管道支吊架,97R412室外热力管道支座,GD87火力发电厂汽水管道零件及部件典型设计手册,GD2000火力发电厂汽水管道零件及部件典型设计手册,本公司一向以诚信为本,质量,价格合理,服务周到作为企业的经营理念,将信誉看作在竞争中取胜的法宝,绝不欺瞒客户从而谋取短期利益。
