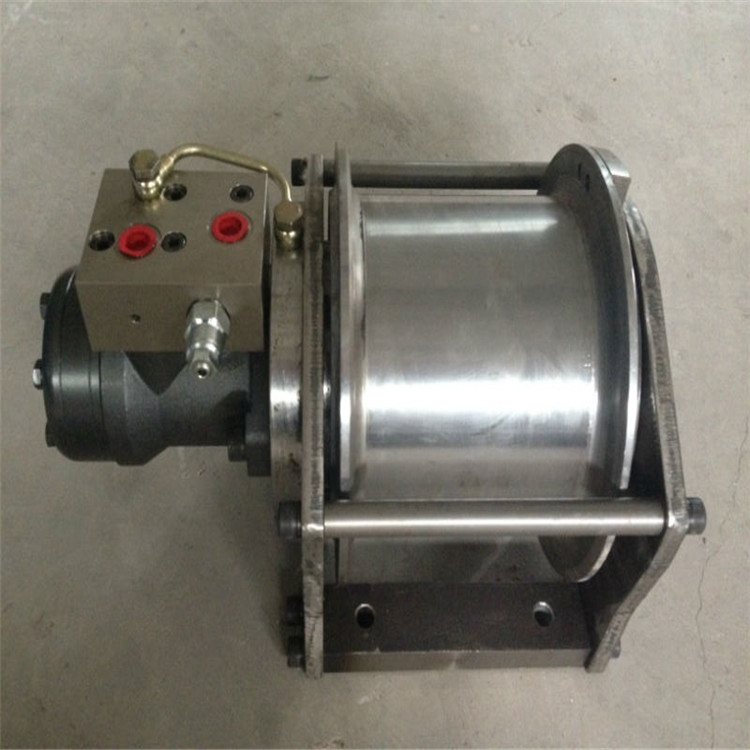

ZX-1.0-A型 液压绞车
液压卷扬机是指广泛运用于海洋工程、建筑、水利工程、林业、矿山、码头等的物料升降或平拖。但是大家知道对它的特点有多少了解呢？那接下来就给大家来具体介绍一下吧。
1、采用一级或者两级行星减速机,使运行更平稳,结构更合理。
2、采用常闭式摩擦片制动器,制动力矩大,
3、产品具有体积下,结构紧凑,传动效率高等特点。
4、采用摆线马达,性能优良使用寿命长。
5、安装支架可以根据用户需要另行制造。
6、根据用户需要,绞车可以加装平衡阀,梭阀,电子限位开关等附件。
结构特点：
ZX 系列液压绞车由摆线马达、行星齿轮减速器、制动器等组成。采用螺纹连接钢结构机架，配置梭阀，平衡阀等安全控制系统，其构紧凑、占用空间小，它适用于船舶、码头和汽车等各种起重和牵引设备中。
|
钢丝绳层数 |
n |
1 |
2 |
3 |
4 |
提升压力 |
16 Mpa |
|||||
|
拉力 |
Kgf |
1100 |
1000 |
950 |
900 |
泵流量 |
50 L/min |
|||||
|
绳速（流量45L/min） |
m/min |
37 |
39 |
41 |
43 |
马达排量 |
160 cc/r |
|||||
|
绳容量 |
m |
15 |
32 |
49 |
68 |
传动比 |
1:5.8 |
|||||
|
A油口为提升油口 |
M18×1.5 |
控制油口P |
M10×1 |
建议钢丝绳直径 |
8 mm |
|||||||
|
B油口为下降油口 |
润滑油口D |
M10×1 |
重量（约） |
55 kg |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
注意事项：
-卷筒顺时针方向旋转为提升（可按用户要求）。卷筒上至少保持缠有5～6圈钢丝绳。
-绞车制动为多片盘式制动器，静态制动扭矩580N.m ，回油背压应小于5bar 。
-绞车采用行星齿轮减速器，运转平稳，结构紧凑合理，内部润滑用油脂润滑 。
-请使用8.8级以上的螺栓（M12以上）固定绞车。（提醒：目前设备不能用来载人） 。
