对于变速箱的机加工,主要是对壳体装配面的铣削加工,灰铸铁变速箱会存在一些铸造缺陷,如气孔、硬质点等问题,这些铸造缺陷的存在,对刀具的抗冲击韧性、硬度、耐磨性等 性能要求很高。如果采用硬质合金刀具铣削加工灰铸铁时,会出现刀具不耐磨、表面光洁度不达要求、工件尺寸精度不达要求等现象,从而造成生产效率低下,废品率高,生产成本提高。而立方氮化硼刀具(PCBN刀具)铣刀片,抗冲击性强,耐磨性好,耐高温,能确保工件精度和表面光洁度,是灰铸铁工件铣削加工的理想刀具。
灰铸铁变速箱加工刀具要求:
1、抗冲击性强:灰铸铁变速箱毛坯件上常出现硬质点、气孔、表皮激冷层、夹砂等缺陷,合金刀具容易出现崩刃现象,抗冲击性比较差。郑州博特超硬刀具整体PCBN(聚晶立方氮化硼)刀片BTS2800材质,抗冲击性强,不易崩刀,可连续-断续加工不崩刃、不打刀,耐用度比硬质合金刀具高十几倍,可替代进口合金刀具;
2、硬度高、耐磨性好、耐高温:变速箱材料灰铸铁硬度一般在HB200-300,硬质合金刀具容易出现不耐磨、频繁换刀等问题,影响生产效率。郑州博特PCBN刀片BTS2800材质, 采用陶瓷结合剂,CBN含量高达95 %,加上超高的混料和生产工艺,确保刀片的耐磨性、热稳定性和高温红硬性。
3、精度高、一致性好:变速箱装配精度及装成后机器的性能、寿命,在很大程度上决定于箱体本身的加工质量。郑州博特整体烧结式PCBN铣刀片高效解决缠屑和断屑问题,有效保护工件表面,能保证所要求的光洁度、尺寸精度和几何形状精度。而且郑州博特PCBN刀片属于可转位多刃刀片,可转位精度高,减少对刀时间,提高效率。可根据用户的需求定制规格。
4、适合高速切削:PCBN刀具是全自动流水线大批量生产铸铁件的理想刀具,可承受高温,高速,断续等工况,其中郑州博特BTS6000材质其最高线速度达2000m/min,完全能满足铣削加工的要求,并且能极大提高加工效率。

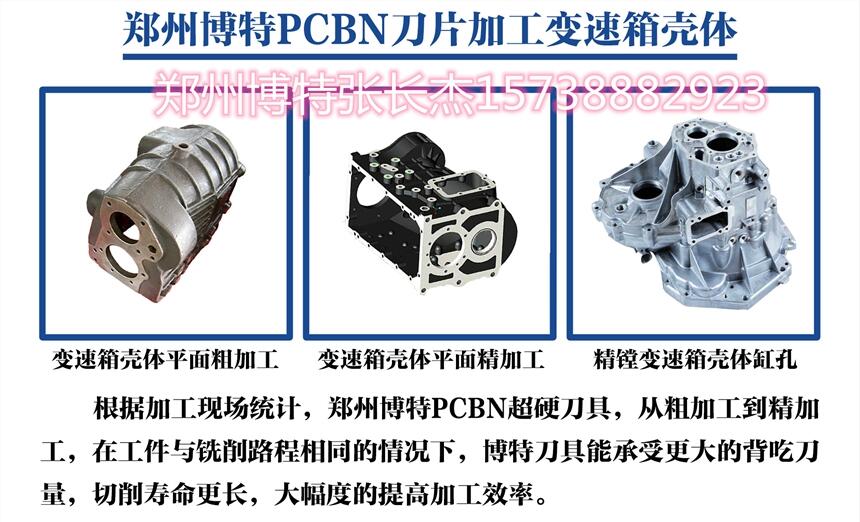

灰铸铁变速箱加工工况
1、 变速箱壳体平面粗加工[配图]
2、 变速箱壳体平面精加工[配图]
3、 精镗变速箱壳体缸孔[配图]
根据加工现场统计,郑州博特PCBN超硬刀具,从粗加工到精加工,在工件与切削路程相同的情况下,博特刀具能承受更大的背吃刀量,切削寿命更长,大幅度的提高加工效率。
郑州博特加工飞轮PCBN刀具牌号 |
||||
刀片牌号 |
适合加工方式 |
承受吃刀深度 |
承受的切削状态 |
推荐加工硬度 |
BTS2800 |
粗加工,半精加工 |
切削刃长1/3 |
断续-连续 |
HB200-300 |
BTS2900 |
精加工 |
<1mm |
连续-中断续 |
HB200-300 |
BT7800 |
精加工 |
<0.5mm |
连续-中断续 |
HB200-300 |
加工案例
博特PCBN刀片粗铣变速箱壳体平面
工件名称:变速箱壳体面铣
工件材质:灰铸铁HB200-300
推荐刀具:PCBN整体烧结铣刀片
BTS2800 SNFN120412
切削参数:Vc=900-1100m/min,ap=1.0-1.5mm,Fr(每齿)=0.10-0.15mm/r
博特PCBN刀片较某品牌硬质合金刀片,刀具寿命提高6倍。
博特PCBN刀片精铣变速箱壳体平面
工件名称:变速箱壳体面铣
工件材质:灰铸铁HB200-300
推荐刀具:PCBN整体烧结铣刀片
BTS2800 SNFN120408
切削参数:Vc=1200-1800m/min,ap=0.4-0.6mm,Fr(每齿)=0.05-0.08mm/r
博特PCBN刀片较某品牌硬质合金刀片,加工效率提高2倍
博特PCBN刀片精镗变速箱壳体缸孔
工件名称:变速箱壳体缸孔
工件材质:灰铸铁HB200-300
推荐刀具:PCBN整体复合镗刀片
BT7800 TCGW110304-F
切削参数:Vc=500-620m/min,ap=0.15-0.3mm,Fr=0.05-0.1mm/r
博特PCBN刀片较某品牌硬质合金刀片,刀具寿命提高5倍,加工效率提高2倍
【小贴士】
1、确保刀片安装正确,否则会出现刀具提前磨损和突然失效、差的切削形式、差的侧面粗糙度和振动等问题,影响加工效果。
2、确保铣刀片夹紧,避免在铣削过程中出现刀片脱落,导致工件报废的情况。
3、铣刀齿数适中,以确保在加工时没有太多的刀片同时和工件啮合从而引起震振动。铣削狭窄工件或型腔时要有足够的刀片和工件啮合。
4、选择合适的每齿进给量,以便在切屑足够厚时获得好的切削效果从而减少刀具磨损。
