型 号 |
单位 |

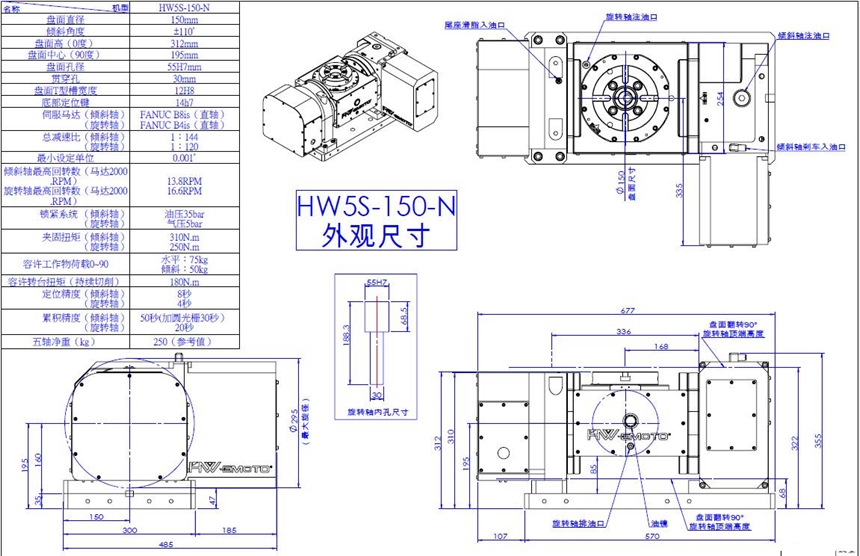

HW5S-150 |
|
|
工作台尺寸 |
mm |
?150 |
|
|
盘面孔尺寸 |
mm |
?55 |
|
|
倾斜角度轴 |
deg. |
±110° |
|
|
旋转角度 |
mm |
360° |
|
|
0°时盘面高度 |
mm |
312 |
|
|
90°时盘面高度 |
mm |
195 |
|
|
盘面T型槽 |
mm |
12H8 |
|
|
伺服马达 |
旋转轴 |
FANUC |
B4i |
|
倾斜轴 |
FANUC |
B8is |
|
|
伺服马达转速（倾斜轴/旋转轴） |
rpm |
2000 |
|
|
减速比 |
旋转轴 |
1:120 |
|
|
倾斜轴 |
1:144 |
||
|
工作台转速（电机2000rpm） |
rpm |
13 |
|
|
最小分度单位 |
deg. |
0.001 |
|
|
重复精度 |
旋转轴 |
arc-sec |
4” |
|
倾斜轴 |
arc-sec |
8” |
|
|
累计精度 |
旋转轴 |
arc-sec |
20” |
|
倾斜轴 |
arc-sec |
60” |
|
|
旋转轴锁紧扭力 |
旋转轴 |
N.m |
250 |
|
倾斜轴 |
N.m |
310 |
|
|
刹车压力 |
Kg/cm2 |
倾斜轴油压35/旋转轴气压5 |
|
|
容许切削力 |
旋转轴 |
Kgf-m |
35 |
|
倾斜轴 |
Kgf-m |
5 |
|
|
容许工件截重（水平放置） |
kg |
50 |
|
|
0°~ 90°倾斜载重 |
/ |
35 |
|
|
净重 |
kg |
150 |
|
