1、总则

1.1 白碱滩矿用阻燃通信电缆MHYV1×4×7/0.52制造商本规范书提出的是限度的技术要求，并未对一切技术细节做出详细规定，也未充分引述有关技术标准和规范的条文。

1.2 本规范书经买卖双方确认后，作为订货合同技术附件与合同正文具有同等效力。

2、型号：HSGWP22-2*5L

3、白碱滩矿用阻燃通信电缆MHYV1×4×7/0.52制造商电缆使用环境条件

3.1 温度：＋45℃

3.2 温度：－25℃

3.3 海拔高度：≤1000m

3.4 地震烈度：7度

4、所遵循标准和规范

表1    引用标准一览表

5、技术条件

5.1 一般要求

5.1.1 电缆在各种情况下敷设，尤其在托架及导管中弯曲时，能经受住产品标准规定的弯曲半径，能满足施工时对电缆的拉力及侧压力。

5.1.2 电缆适用于强电、弱电和介于强电和弱电区域的数字通信系统、局域网和综合业务数字网。具有屏蔽和抗强电磁干扰功能。电气性能稳定。

5.2 电缆结构

5.2.1 导体

导体由质地均匀，无缺陷的退火铜线构成。铜的性能符合IEC28.

导体为实心，具有圆形截面，标称直径为0.5mm，允许有接头，接头处的抗拉强度不低于无接头实心导体的85％。

5.2.2 绝缘

绝缘为聚烯烃，其厚度应使成品电缆符合规定的要求，且绝缘标称厚度适用导体的连接方法。

绝缘色谱符合合同规定要求，颜色易于辨认并符合GB6995.2中规定的标准颜色。

5.2.3 电缆元件

电缆元件为4对313对绞线组，经适当扭绞，再加以屏蔽、护套而构成。

5.2.3.1 元件屏蔽

元件屏蔽为绕包一层铝塑复合带，其搭盖率不小于20％。

元件缆芯为非吸湿性包带保护层。

5.2.3.2 元件护套

元件护套为热塑性材料，颜色由用户与生产厂家联系决定。

5.2.4 电缆成缆

电缆元件应绞合成缆，缆芯可以具有非吸湿性包带保护层。

5.2.5 屏蔽

电缆由铜带屏蔽和一根于铜带接触的引流线组合而成，铜带绕包搭盖率不小于20％。

5.2.6 内护套

铜带屏蔽外应挤包一层PE材料作为内护套。

5.2.7 钢带铠装

钢带铠装采用双层镀锌钢带间隙绕包而成，其性能符合GB2952.3的相关规定。

5.2.8 白碱滩矿用阻燃通信电缆MHYV1×4×7/0.52制造商护套

护套采用挤包阻燃聚氯乙烯而成，颜色由用户与生产厂家联系决定。

5.2.9 电缆标志

每根电缆上应标有生产厂厂名、制造年月、电缆型号和连续长度等。

6、技术规范

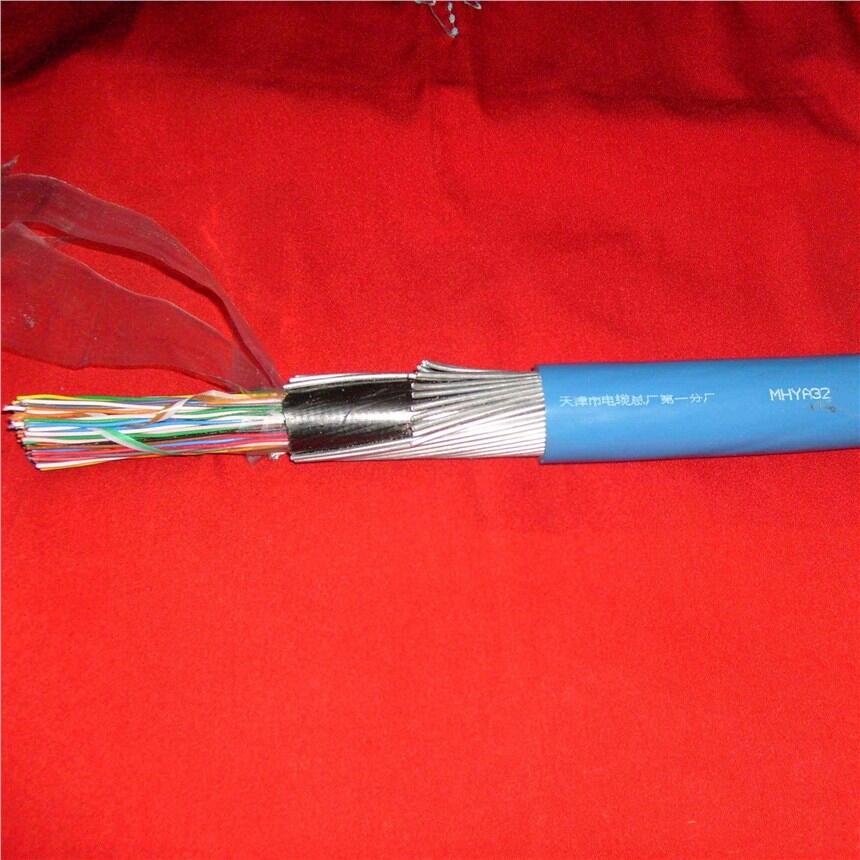

6.1 电缆结构图

6.2 白碱滩矿用阻燃通信电缆MHYV1×4×7/0.52制造商电缆性能

l 导体电阻值≤95Ω?km.

l 电阻不平衡性不大于3%

l 介电强度：在导体与导体及导体与屏蔽间，直流1kV/1min不击穿

l 绝缘电阻值大于150MΩ?km

l 电容不平衡：10MHz频率下，100MΩ/m

l 传输频率：100MHz

l 任意线对衰减：1 MHz时3.1dB/100m，100 MHz时33.0 dB/100m。

l 近端串音：1MHz时62dB, 100MHz时32dB

l 特性阻抗：100Ω
