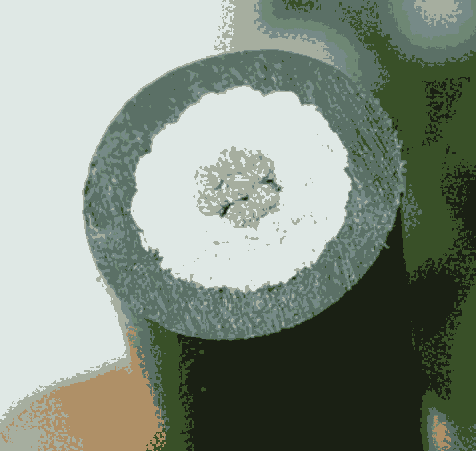

JKLYJ 铝芯交联聚乙烯绝缘架空电缆
 JKLGYJ 铝芯交联聚乙烯绝缘钢芯加强型架空电缆 架空固定敷设

  架空电缆导体标称截面：25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、150mm2、185mm2、240mm2、300mm2

  JKLGYJ钢芯架空电缆，导体标称截面：25/4、35/6、50/8、70/10、95/15、120/20、150/20、185/25、                           240/30、300/201kv架空电缆1*240

10KV架空线；10KV架空导线；10KV架空绝缘线；10KV架空绝缘导线；10KV架空电缆；10KV架空绝缘电缆；10KV绝缘架空线；10KV绝缘架空导线；10KV绝缘架空电缆

1、执行标准：

  额定电压1KV及以下架空电缆GB12527—1990，参照采用IEC502，IEC227。

  额定电压10KV、35KV架空电缆GB14049—1993，参照采用IEC502（1983）和IEC840（1989）。

2、产品用途：

  架空电缆适用于额定电压1-35KV架空电力线路输配电系统。

3、使用特性

  额定电压分别为0.6/1KV、10KV、35KV。

  电缆敷设温度应不低于-20℃。

  短路时（zui长持续时间不超过5S）电缆的基本zui高温度：交联聚乙烯绝缘250℃。高密度聚乙烯绝缘150℃。聚氯乙烯绝缘160℃

  架空电缆导体的zui高长期允许工作温度：聚氯乙烯绝缘不超过70℃。聚乙烯绝缘应不超过70℃；交联聚乙烯绝缘应不超过90℃。

  架空电缆的允许弯曲半径：单芯电缆应不小于电缆外径的15倍，多芯电缆应不小于电缆外径的10倍。

4、技术指标

架空电缆的工作温度

  额定电压1KV架空绝缘电缆，聚氯乙烯、聚乙烯绝缘应不超过70℃，交联聚乙烯绝缘应不超过90℃；额定电压10KV、35KV架空绝缘电缆，交联聚乙烯绝缘不超过90℃，高密度聚乙烯绝缘不超过75℃。

电缆的导体电阻和拉断力见下表。

电缆的绝缘电阻：

  额定电压1KV架空绝缘电缆绝缘电阻见下表，10KV、35KV无绝缘屏蔽的成品电缆浸入水中时间不少于1h，施加80-500V直流电压，稳定时间应不小于1分钟，且不大于5分钟。额定电压10KV电缆的绝缘电阻应不小于1500MΩ.KM， 轻型薄绝缘结构电缆的绝缘电阻应不小于1000MΩ.KM。额定电压35KV电缆的绝缘电阻应不小于4100MΩ.KM。

电缆的交流电压试验

  额定电压1KV架空绝缘电缆二芯以上应经受3500V，1min电压试验。单芯电缆浸在室温水（附加电极）中1h后进行应不击穿。额定电压10kV架空绝缘电缆在室温下，浸水1h后施加电压，普通绝缘结构为18kV，轻型薄绝缘结构为12kV，35kV为63kV。实验时间为1min,电缆应不击穿。

局部放电试验

  有绝缘屏蔽的10kV电缆，应进行局部放电试验，试验在浸于水中的成盘电缆上进行，在电缆上施加交流电压9kV ,电缆的放电量应不大于20pc。

产品介绍
10千伏架空绝缘线（JKLYJ架空线）1.用途： 适用于交流额定电压35KV及以下架空电力线路，在城镇、高层建筑和林区等安全性要求较高的场合使用。
2、使用特性：
①额定电压为1、10KV.
②电缆的长期工作温度：
聚氯乙烯(PVC)、聚乙烯(PE)绝缘应不超过70℃；
交联聚乙烯(XLPE)绝缘应不超过90℃。
③短路时(zui长持续时间不超过5秒)电缆导体的zui高温度；
聚氯乙烯绝缘不超过160℃；
聚乙烯绝缘不超过150℃；
交联聚乙烯绝缘不超过250℃。
④电缆敷设温度不应不低于-20℃。
⑤电缆的允许弯曲半径：
▲ 1KV电缆
电缆外径D<25mm……４D;
电缆外径D≥25mm……6D.
▲ 10KV电缆
单芯电缆20(D+d)±0.5％。
多芯电缆15(D+d) 0.5％。
式中：D-----电缆的实际外径(mm)；
d-------导体的实际外径(mm)。
