    商品详情


      T47H 浮球式蒸汽疏水调节阀

      一、产品概述:

          T47H 浮球式蒸汽疏水调节阀是利用凝结水与蒸汽的密度差,通过凝结水液位变化,使浮子升降带动阀瓣开启或关闭,达到阻汽排水目的。机械型疏水阀的过冷度小,不受工作压力和温度变化的影响,有水即排,加热设备里不存水,能使加热设备达到zui佳换热效率。zui大背压率为80%,工作质量高,是生产工艺加热设备zui理想的疏水阀。机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等。

       轩诚阀门直销  T47H疏水调节阀

      二、工作原理:

         1、此阀外形尺寸较大,适用于较大背压力且不会泄漏蒸汽,排出的凝结水是接近蒸汽压力的饱和水,故有利于提高本阀门的设备热效率和二次蒸汽利用的节能特点。

         2、该阀随着凝结水液面上升,当浮球升到距罩盖底平面403mm时,阀门全开使冷凝结水大量排入水箱。当浮球下降113毫米后,阀门全关,冷凝水不能流出,使浮球稳定的限制在113-403毫米的空间范围内变化,从而使阀门达到只能排放空气和水及高温冷凝水,而阻止蒸汽泄漏的优越性。

         3、本阀是利用凝结水液位的变化而使浮球上升和下降,也可以手柄操作,从而驱动下部的启闭装置,开启和关闭,实现排水阻气的功能。

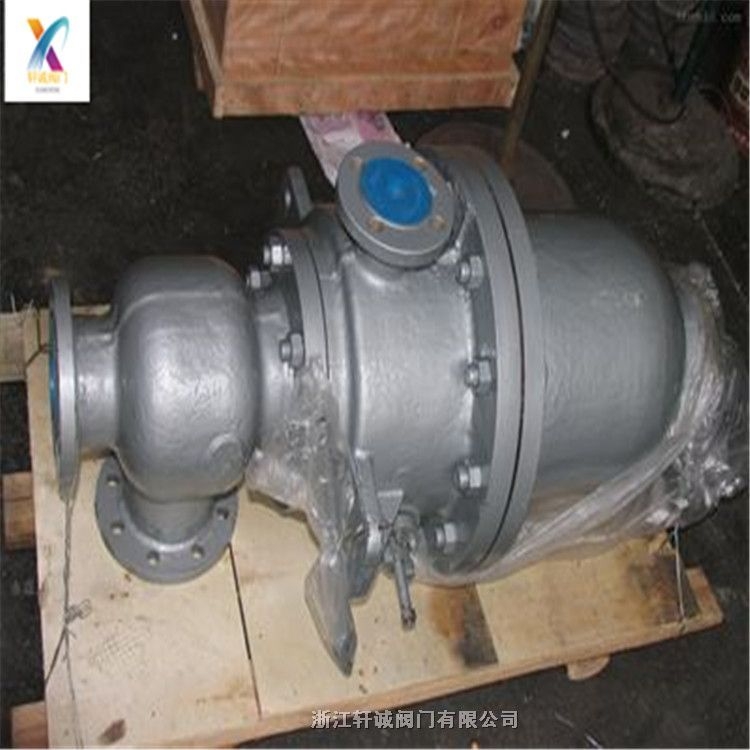

      三:浮球式蒸汽疏水调节阀实物图:
      轩诚阀门直销  T47H疏水调节阀
      轩诚阀门直销  T47H疏水调节阀

      四、产品应用:

           浮球式蒸汽疏水调节阀适用于电站、化工、制药、造纸等行业具有加热器的工业部门,用于除氧汽水箱水位的调节.本阀是利用凝结水液位的变化而使浮球上升和下降,也可以手柄操作,从而驱动下部的启闭装置,开启和关闭,实现排水阻气的功能。此阀外形尺寸较大,适用于较大背压力且不会泄漏蒸汽,排出的凝结水是接近蒸汽压力的饱和水,故有利于提高本阀门的设备热效率和二次蒸汽利用的节能特点。



      五、主要外形尺寸:

      产品型号

      公称通径 DN(mm)

      主要外形尺寸

      连接尺寸


      Long


      Wide


      High

      L1

      L2

      M

      A-D

      D1

      D2

      b

      z-φd

      DN

      B-D

      D1

      D2

      b

      z-φd

      T47H-16C

      40

      460

      540

      964

      160

      240

      385

      145

      110

      85

      18

      4×18

      40

      145

      110

      85

      18

      4×18

      50

      160

      125

      100

      20

      4×18

      80

      195

      160

      135

      22

      4×18

      100

      215

      180

      155

      25

      8×18

      150

      470

      560

      980

      280

      240

      210

      30

      8×23
