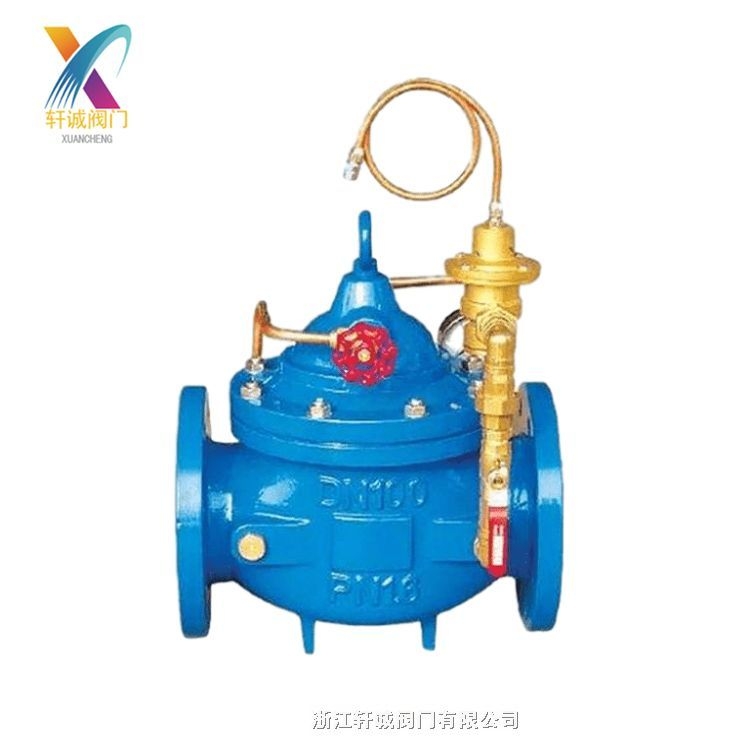

轩诚阀门直销  LH45X限流止回阀
轩诚阀门直销 LH45X限流止回阀
产品价格:¥110(人民币)
  • 规格:齐全
  • 发货地:温州
  • 品牌:
  • 最小起订量:1台
  • 诚信商家
    会员级别:标准会员
    认证类型:企业认证
    企业证件:通过认证

    商铺名称:浙江轩诚阀门有限公司

    联系人:段聪发(先生)

    联系手机:

    固定电话:

    企业邮箱:11782822512@QQ.COM

    联系地址:

    邮编:

    联系我时,请说是在快能纺机网上看到的,谢谢!

    商品详情


      LH45X限流止回阀产品概述:

      限流止回阀主要用于多泵并联使用时安装于水泵压出口,起限制水泵工作流量,防止停泵回流作用。该阀采用导阀-主阀构造,结构紧凑,重量较轻。

      限流止回阀功能及主要作用原理:

      限流止回阀安装于水泵出口,在单泵启动和非全数设计工作泵工作时,对工作泵起限制流量作用,使泵在较率状态下工作;防止电动机在水泵低扬程、大流量、低效率时,发生过载现象;防止超额定电流烧电机现象的发生,同时起到一定的节能效果。
      其限流原理为:依据水泵的设计工况点扬程,导阀自动检测并控制水泵的实际工作扬程,以限制水泵的工作流量,限制电机的负载。

      限流止回阀设定一个控制工作气扬程,当水泵工作扬程低于控制扬程时阀门做关阀动作,使实际工作扬程加大;当水泵工作扬程大于设定扬程时阀门全开,阀门阻力极小。
      控制气扬程的设定可以按电机额定电流设定,也可以按率工况设定,该阀门工作扬程设定值可调,一般出厂设定值为设计工况扬程。
      止回功能
      该阀的止回功能完全等同于微阻缓闭止回阀,且无关闭噪声,零回流。
      限流止回阀采用导阀-主阀构造,结构紧凑,重量较轻。

      LH45X限流止回阀技术参数:
      1、公称压力1.6MPa(2.5 MPa预定);
      2、介质温度0~150℃;
      3、工作压差范围0.04~0.4 MPa;
      4、结构长度符合GB/T12221中“截止阀及止回阀的结构长度”中的优选尺寸。
      5、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。

      轩诚阀门直销  LH45X限流止回阀
      LH45X限流止回阀主要零部件材料:

      零件名称

      材质

      阀体、阀盖

      铸铁、铸钢、不锈钢

      阀杆

      铬不锈钢

      阀瓣

      碳钢、不锈钢+丁腈橡胶

      O形圈

      丁腈橡胶

      LH45X限流止回阀主要连接尺寸

      公称通径

      尺    寸(mm)

      DN(am)

      L

      A1

      A

      H1

      H

      F

      20

      150

      200

      282

      106

      172

      116

      25

      160

      200

      282

      106

      172

      116

      32

      180

      200

      282

      106

      172

      116

      40

      200

      210

      320

      137

      225

      168

      50

      203

      210

      320

      137

      225

      168

      65

      216

      215

      330

      145

      270

      180

      80

      241

      220

      330

      178

      289

      210

      100

      270

      230

      410

      232

      375

      284

      125

      292

      245

      420

      286

      420

      310

      150

      330

      260

      420

      318

      450

      370

      200

      400

      280

      430

      413

      722

      463

      250

      480

      300

      450

      502

      769

      525

      300

      550

      320

      460

      600

      906

      625

      350

      622

      340

      470

      638

      1480

      705

      400

      685

      360

      480

      677

      1027

      778

      450

      750

      360

      480

      677

      1027

      778

      500

      811

      410

      780

      750

      1110

      690

      600

      935

      456

      888

      850

      1286

      785
