轩诚阀门直销  HS41X铸钢防污隔断阀
轩诚阀门直销 HS41X铸钢防污隔断阀
产品价格:¥110(人民币)
  • 规格:齐全
  • 发货地:温州
  • 品牌:
  • 最小起订量:1台
  • 诚信商家
    会员级别:标准会员
    认证类型:企业认证
    企业证件:通过认证

    商铺名称:浙江轩诚阀门有限公司

    联系人:段聪发(先生)

    联系手机:

    固定电话:

    企业邮箱:11782822512@QQ.COM

    联系地址:

    邮编:

    联系我时,请说是在快能纺机网上看到的,谢谢!

    商品详情


      HS41X16-A防污隔断阀产品概述:

      防污隔断阀是一种安装在各类管路系统中用于严格阻止介质倒流,保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过渡部分组成,密封严密,确保介质无一点回流,安全可靠,使用寿命长。HS41X-16普通型防污隔断阀为多重止回密封串联而成,当其中有一只密封破坏时,另二只还起密封作用,防止回流。但三只止回密封同时破坏后,就失去了止回作用。HS41X-16-A安全型防污隔断阀在普通型基础上中间加排水器,这样即使两只止回阀密封同时破坏,其他也能起到防止回流污染的作用。

      技术参数:

      公称压力

      公称通径

      适用介质

      适用温度

      法兰标准

      试验标准

      1.02.5MPa

      50600mm

      080℃

      GB/T 17241.6GB/T 9113

      GB/T 13927API598

      轩诚阀门直销  HS41X铸钢防污隔断阀

      主要零件材质:



      序号

      零部件名称

      材质

      1

      阀体

      铸铁、球墨铸铁、铸钢

      2

      阀盖

      铸铁、球墨铸铁、铸钢

      3

      阀盘

      球墨铸铁

      4

      弹簧

      不锈钢、铬钒钢

      5

      防污阀

      黄铜














      外形及连接尺寸:


      型号

      DN

      16-AL

      16-L

      D

      φ

      n-d

      h2

      HS41X-16A



      HS41X-16

      50

      455

      410

      165

      125

      4-φ18

      190

      65

      480

      430

      185

      145

      4-φ18

      200

      80

      570

      500

      200

      160

      8-φ18

      225

      100

      710

      640

      220

      180

      8-φ18

      248

      125

      800

      730

      250

      210

      8-φ18

      276

      150

      910

      830

      285

      240

      8-φ23

      308

      200

      1090

      1000

      340

      295

      12-φ23

      356

      250

      1315

      1200

      405

      355

      12-φ25

      410

      300

      1475

      1360

      460

      410

      12-φ25

      485

      350

      1690

      1560

      520

      470

      16-φ25

      528

      400

      1860

      1720

      580

      525

      16-φ30

      595

























      HS41X16-A

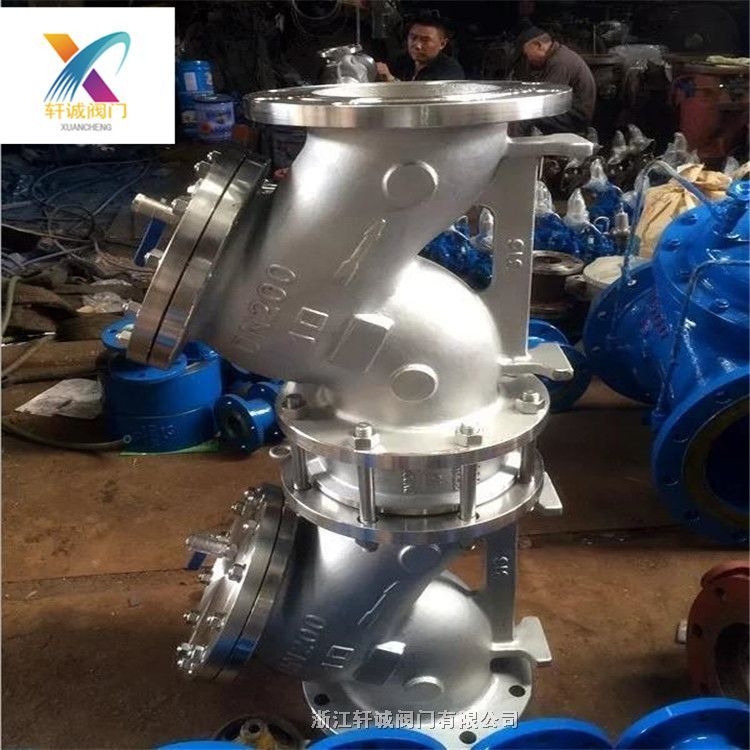

      防污隔断阀安装实物图:
      轩诚阀门直销  HS41X铸钢防污隔断阀
      轩诚阀门直销  HS41X铸钢防污隔断阀
