HH47X缓闭止回阀产品概述：
HH47X 微阻缓闭蝶型消声止回阀主要用于工业循环供排水、污水外理厂以及高层住楼和高级宾馆加压输出水泵的出品处，防止管网中介质流，自动消除破坏性水锤,从而保水泵和管路不受损坏。在设计上充分考虑了使用环境的要求，曾多次进行技术改造。HH47X型微阻缓闭式蝶形止回阀该产品结构新 颖、体积小、流体阻力小、运行平稳、密封可靠、耐冲刷、耐磨损、缓冲性能好等特点。
微阻缓闭蝶型消声止回阀--主要技术参数
|
公称通径 |
DNmm |
100-1200 |
||
|
公称压力 |
PNMPa |
1.0 |
1.6 |
2.5 |
|
试验压力PsLb |
密封试验 |
1.1 |
1.74 |
2.75 |
|
强度试验 |
1.5 |
2.4 |
3.75 |
|
|
适用介质 |
水、水蒸汽、含微量粉尘空气等 |
|||
|
适用温度 |
<80度具体按密封面不同而定 |
|||
|
缓闭时间 |
1-60秒内任意调节 |
|||
微阻缓闭蝶型消声止回阀--主要零件材料
|
名 称 |
材 料 |
|
阀 体 |
灰铸铁、球墨铸铁、铸钢 |
|
阀 板 |
球墨铸铁、碳钢 |
|
阀 杆 |
不锈钢 |
|
缓 闭 装 置 |
不锈钢 |
|
密 封 圈 |
不锈钢 |
|
填 料 |
柔性石墨 |
|
平衡锤 |
HT150 |
微阻缓闭蝶型消声止回阀--主要外形尺寸
|
公称通径DN |
尺寸 |
||||||
|
L |
H1 |
H2 |
D |
D1 |
b |
Z-Φd |
|
|
200 |
230 |
200 |
370 |
335 |
295 |
26 |
8-32 |
|
250 |
250 |
220 |
400 |
390 |
350 |
28 |
12-23 |
|
300 |
270 |
250 |
450 |
440 |
400 |
28 |
12-23 |
|
350 |
290 |
285 |
480 |
505 |
460 |
30 |
16-23 |
|
400 |
310 |
320 |
500 |
560 |
515 |
32 |
16-25 |
|
450 |
330 |
350 |
530 |
615 |
565 |
32 |
20-25 |
|
500 |
350 |
380 |
560 |
670 |
620 |
34 |
20-25 |
|
600 |
390 |
440 |
580 |
780 |
725 |
36 |
20-30 |
|
700 |
430 |
485 |
760 |
895 |
840 |
40 |
24-30 |
|
800 |
470 |
535 |
830 |
1010 |
950 |
44 |
24-34 |
|
900 |
510 |
610 |
890 |
1110 |
1050 |
46 |
28-34 |
|
1000 |
550 |
660 |
895 |
1220 |
1160 |
50 |
28 |

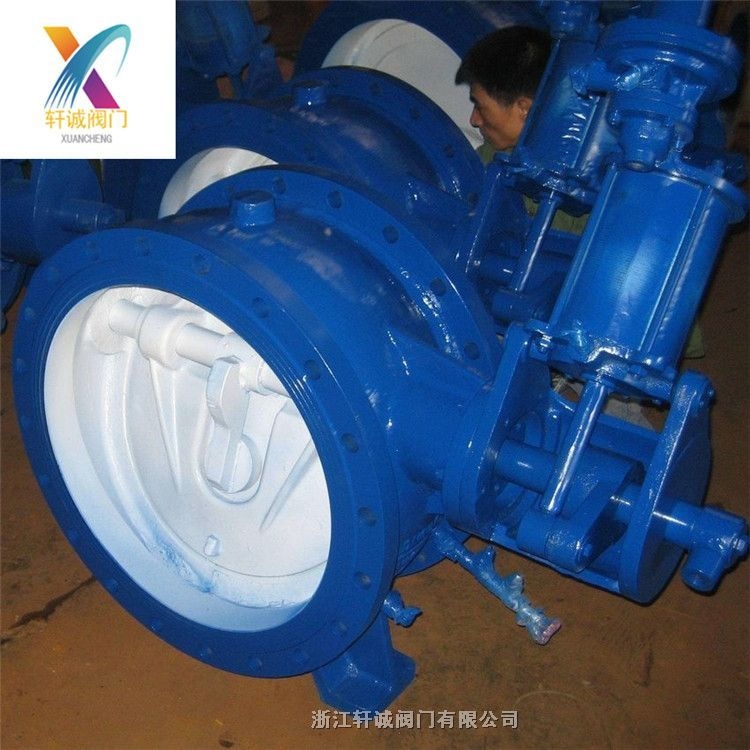

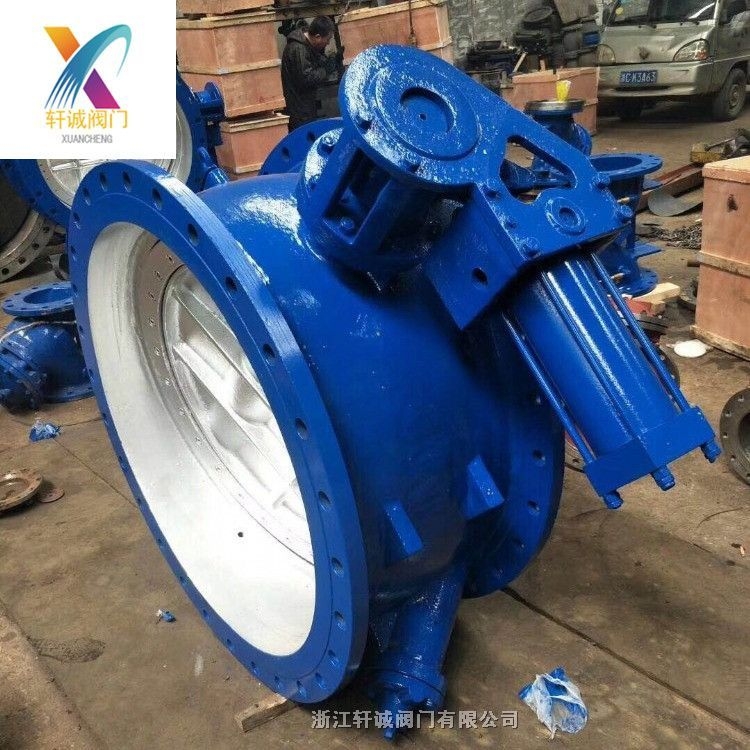

HH47X缓闭止回阀实物图:
