?适用于含悬浮颗粒的液固混合物
?稳定性、可靠性高

1.用途及特点
楔型孔板适用于粘滞性液体的测量，如含沙原油、泥浆、矿浆、渣油及重油等。还适用于含有固体悬浮颗粒的液固混合物如浆状流体等低雷诺数介质的流量测量。
与差压变送器，流量积算仪等配套组成楔形流量计。采用V形节流件可消除滞留区防止堵塞， 稳定性好、可靠性高。

2. 外形结构

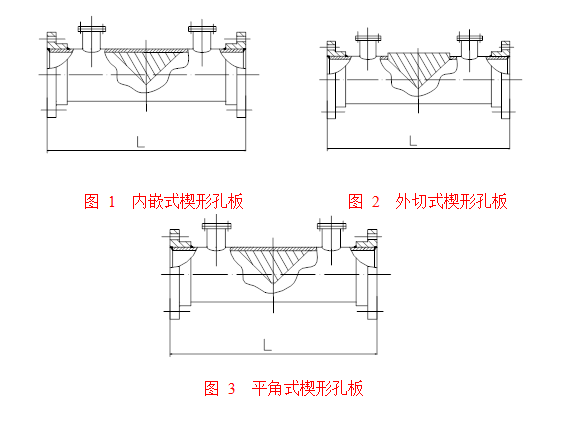

BYW－CP楔型孔板结构形式见下图 ：


图 1  内嵌式楔形孔板             图 2  外切式楔形孔板

                    图 3  平角式楔形孔板

    2. 楔型流量计的应用范围及特点：
1）被测介质物化性质适应能力极强，应用范围广。
测量介质：除应用于一般气体、液体、蒸汽外，特别适用于高粘度、高腐蚀性、易结晶、含悬浮物、长纤维的液体及高含尘气体的流量测量。
2）期运行精度高、稳定性好。
3）流量测量范围度宽：通常达1:25，可达1:33。
4）向流流量测量
    同一套流量计既可测正向流介质流量，又可测反向流介质流量。
5）除管道尺寸允许偏差导致的附加的误差。
楔形流量计出厂前进行实流标定，可以消除测量管道尺寸允许偏差导致的测量误差。

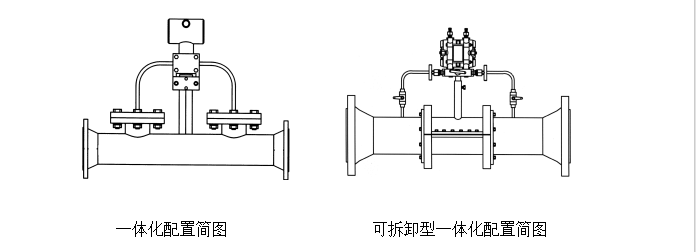

6） 一体化配置
它集楔形流量传感器、三阀组板和差压变送器于一体，去掉了导压管路、各种阀门和管件，提高了系统的可靠性与测量精度。还可以选择可拆卸型的配置，便于用户定期对传感器进行检查与维护。见下图







7） 智能型
通过智能型差压变送器的按键或通讯方式设定。在线修改差压变送器的量程，可大大拓宽系统的流量测量量程比。
适用于低流速、低压力、低压损介质流量测量：
3. 主要技术性能指标
1）测量范围：
测量管径：10mm～2500mm(超过范围可特殊定货)。
流量范围度：同一差压值时，一般为1︰25。
雷诺数系数使用范围：下限300，上限≤1×107。它适用于极低雷诺数
（Red＝300）的高粘度介质流量测量。测量液体粘度上限：500mpa·S。
工作压力范围：－0.1～42Mpa。（超过量程范围，可协商定货）
工作温度范围：－160～700℃。
3）量精度： 精度： 0.5级，如需更高一级的精度等级可协商定货。
4）使用寿命：可长达十年以上。
长期运行稳定性：0.1%F.S/Y。测量误差：±0.5%F.S；
4. 型号表示方法：    BYW—CP－□□□
BYW—流量节流装置；  CP—楔形流量计；□□□－被测管道公称通径
