l 压力损失小，精度较高

l 结构简单，安装维护方便

l 差压测量流量，仪表配套适应性强

1.  用途及特点

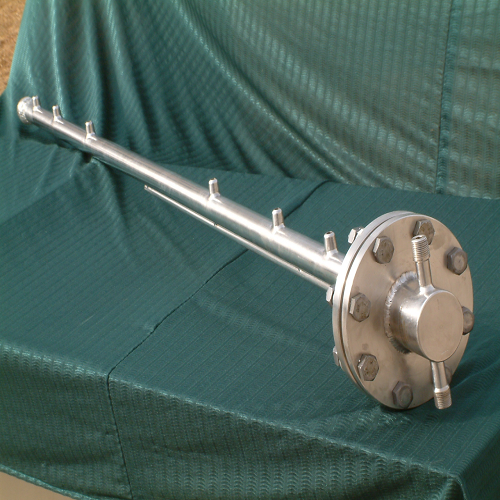

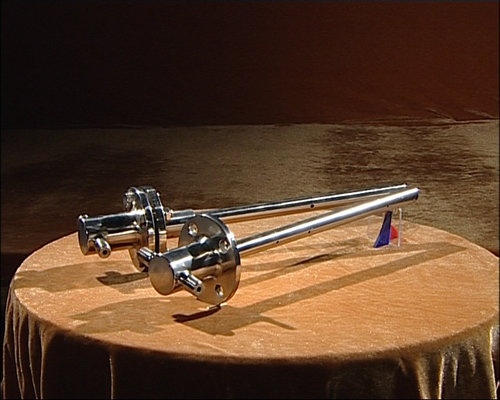

均速管（又称笛管、阿牛巴、威力巴、阿里巴、德塔巴）流量传感器是在皮托管测流速原理的基础上发展而来的系列产品，可测量液体、气体和蒸汽流量，压损小、制造成本低、安装维修方便。

均速管系列流量传感器按检测杆外形可分为圆形、菱形和扁圆形等；按结构形式可分为分离型、悬臂型和支撑型；按检测杆取出方式可分为断流取出型和不断流取出型；按工作条件可分为普通型、高压高温型和耐腐蚀型；按连接方式可分为插入型和整体型；按静压取压方式可分为检测杆背部取静压型和管壁取静压型等多种形式。

2. 外形结构

2.1均速管(笛管)流量传感器由检测杆、取压口和导杆组成，检测管截面形状如图1所示。

2.2 均速管流量计由传感器、引压附件和差压变送器、压力变送器、流量积算仪等配套组成，我公司可生产LGZ-（20～50）mm (61型)、LGZ-（40～150）mm (73型)和LGZ-（90～1800）mm（76型），安装结构形式分别如图2、图3和图4所示：

（a）圆形（b）菱形（c）双管并列（d）椭圆形（e）机翼形（带导流片）

（f）双管前后布置（g）威力巴（h）阿里巴

图 1 均速管系列流量传感器检测管截面形状

3. 主要技术数据

4.1测量范围：

a.公称通径：DN25 mm ～ 3000 mm

b.公称压力PN：≤6.3MPa

c.精度等级：1级  1.5级  2.5级

d.工作温度：≤ 450℃

4.2 型号表示方法：LG－ZY－□□□□

        LG－ZY－系列均速管流量传感器   □□□□－管道公称通径
