l 精度高、压损小、体积小、安装方便

l 差压稳定，通用性强、用于自动调节和自动控制

一、  概述

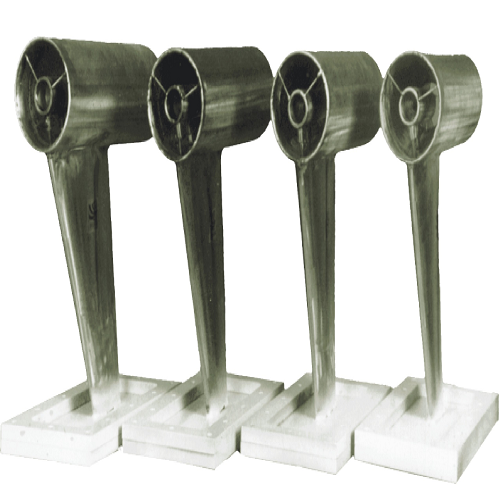

BYW-CH型插入式多喉流量测量装置是采用航空动力学原理，和航空喷气发动机理论和大量风洞试验的数据修正，以及实践经验的结合设计研制的产品。是一种引入多喉流量传感器和平均流速点变化的精确修正函数。主要用于大管径空气流量或液体流量的精确计量。特别适合于火电厂的测风装置。

二. 特点：

1直径比β和雷诺数Re D的应用范围广，量程比可达10：1可以按需要选取较高或较低的差压值。压损小，是节能降耗的一种产品。

2可以满足不同形状管道和截面尺寸以及不同的测量介质、不同的运行参数对流量的测量和控制要求。不会在节流装置内部积存凝结水，维护简单，安装方便。只需在管道上开孔安装即可。安装法兰等附件成套供货。

3. 所需的直管段长度较短。前直管段为：（0.7~1.5）D，后直管段（0.5~1）D。

 4. 有反吹装置，可进行在线吹扫，达到长期运行免维护的要求。

5. 产品采用航空技术进行特殊处理，使其表面硬度增大，可耐磨，使用寿命长。

三．外形结构

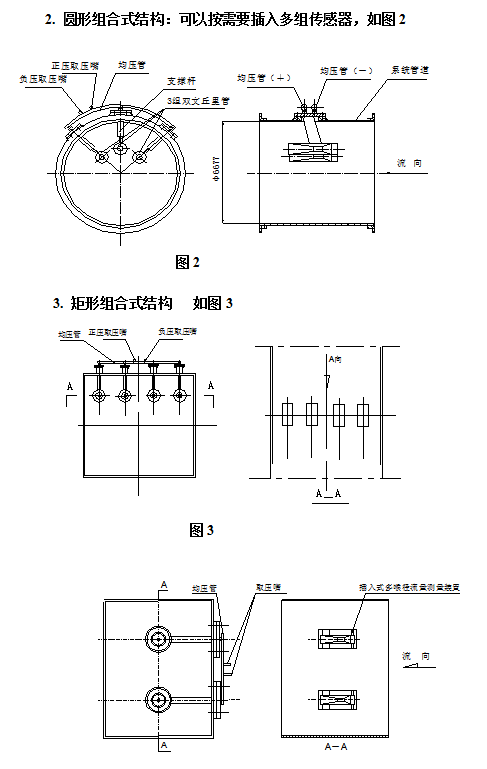

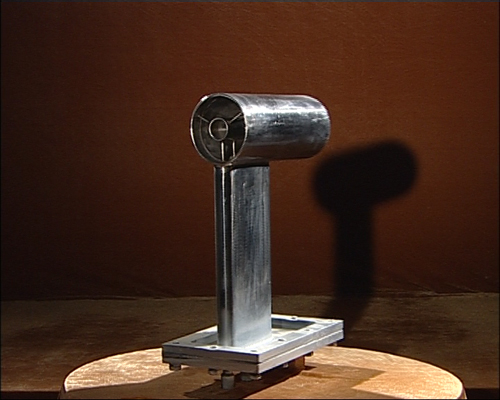

1.  单组结构：见图1。由于不直接在节流件的喉部钻取压孔，因此取压孔可以钻得较大，可以满足脏污流体对取压孔大一些的要求。

                        图1

图5 插入式多喉径流量测量装置（四组式）简图

四、 技术性能：

  1. 公称压力：-10 KPa ~3.5Mpa（空气：-10 KPa ~200Kpa；水：0~3.5Mpa）

   2．工作温度：＜400℃

   3  测量精度. ±1%

   4.  量程比 10：1、

   5  安装开孔尺寸：长 280mm~360mm； 宽：80mm~150mm

   6  适用介质：水、空气、蒸汽、煤气等

六、  型号表示方法

BYW－CH

 BYW－节流装置       CH－插入多喉流量测量装置
