商品详情

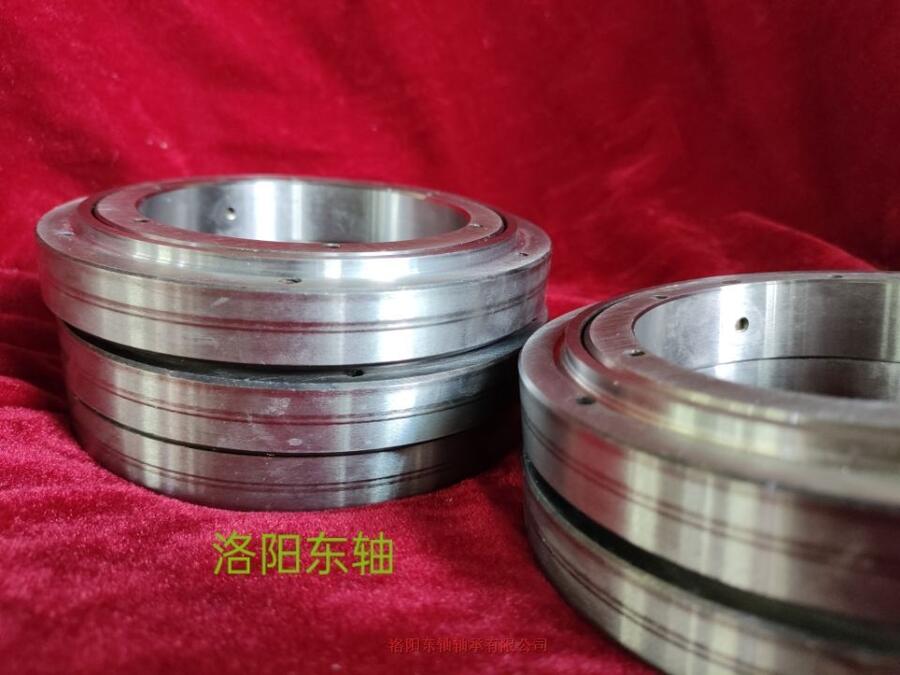

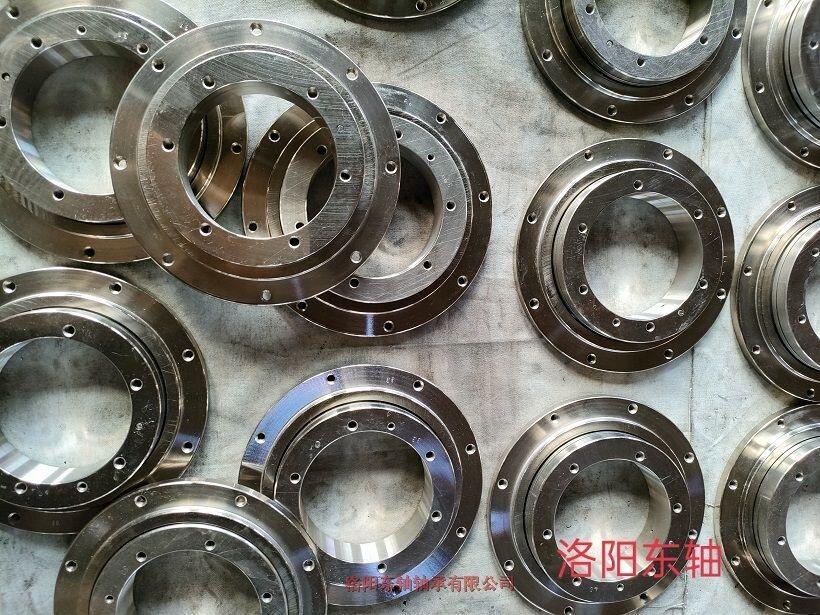

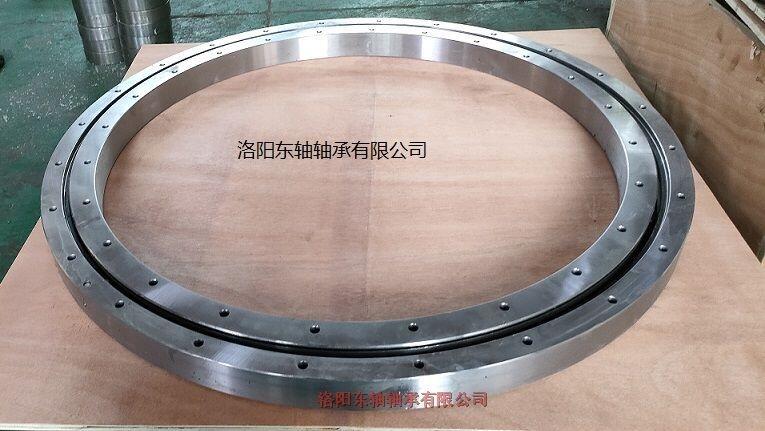

RKS.061.25.1204型号轴承定位如果一个环有先导或销孔，应首先定位和安装。考虑对准轴承齿轮在结构上的最小间隙，以便进行任何必要的调整。确定回转支撑结构的大荷载区域。如有疑问，请咨询设备设计师的说明。打开轴承前，检查并识别包装损坏，然后擦拭干净并检查。请勿将密封区域或任何其他轴承开口暴露于加压清洗之中。仅使用与密封材料相容的清洁材料，避免将碎屑或其他材料进入轴承。目视检查并确认轴承、齿轮、密封件或润滑脂配件无损坏。清除运输或搬运时安装表面上的任何小毛刺。使用手动文件，小心去除尽可能多的材料，以确保轴承表面与设备安装表面完全接触。确保将所有表面都擦拭干净。我们建议，未经东轴的明确批准和指示，不得拆卸轴承。

Main dimensions				Fixing holes					Gear teeth			Tooth force				Basic load rating		curves		Designation
De	Dm	Di	Fe	He	Ne	Fi	hi	Ni	D	m	z	Norm Tooth	Max tooth fouce	Mass	Fig N°	Axial dyn.C	Axial Stat.Co	Race ways(r)	Bolt(b)
mm												kN	kN	Kg		kN	kN
503.3	414	342	455	M12	20	368	14	24	495	5	99	17	31	31	A	169	560	1r	1b	RKS.061.20.0414
640.3	544	472	585	M12	28	498	14	32	630	6	105	23	42	43	A	188	740	2r	2b	RKS.061.20.0544
742.3	644	572	685	M12	32	598	14	36	732	6	122	23	42	52	A	200	880	3r	3b	RKS.061.20.0644
838.1	744	672	785	M12	36	698	14	40	828	6	138	23	42	59	A	211	1010	4r	4b	RKS.061.20.0744
950.1	844	772	885	M12	36	798	14	40	936	8	117	32	57	71	A	222	1150	5r	5b	RKS.061.20.0844
1046.1	944	872	985	M12	40	898	14	44	1032	8	129	32	57	77	A	231	1280	6r	6b	RKS.061.20.0944
1198.1	1094	1022	1135	M12	44	1048	14	48	1184	8	148	32	57	91	A	244	1490	7r	7b	RKS.061.20.1094
1338	1204	1119	1257	16	45	1151	16	45	1310	10	131	49	88	135	B	371	1943	8r	8b	RKS.061.25.1204
1448	1314	1229	1367	16	50	1261	16	50	1420	10	142	49	88	147	B	383	2124	9r	9b	RKS.061.25.1314
1558	1424	1339	1477	16	54	1371	16	54	1530	10	153	49	88	159	B	395	2304	10r	10b	RKS.061.25.1424
1668	1534	1449	1587	16	60	1481	16	60	1640	10	164	49	88	171	B	406	2485	11r	11b	RKS.061.25.1534
1791	1644	1536	1708	22	54	1580	22	54	1760	10	176	49	88	211	B	416	2666	12r	12b	RKS.061.25.1644
1901	1754	1646	1818	22	60	1690	22	60	1870	10	187	49	88	225	B	424	2847	13r	13b	RKS.061.25.1754
2073.4	1904	1796	1968	22	64	1840	22	64	2030	14	145	69	124	270	B	571	4048	14r	14b	RKS.061.25.1904

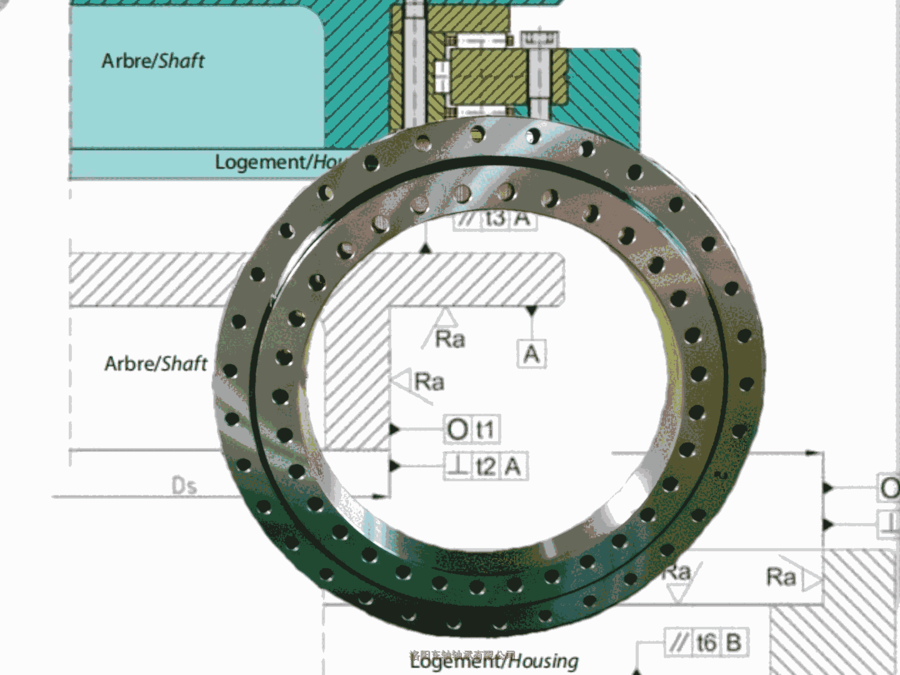

转盘轴承在每一步后旋转几次未固定轴承环，检查紧点或扭矩显著增加。其中任何一个都表明轴承已变形。确定并纠正其原因。在固定另一个轴承之前，拆除先前施加于轴承上的中心推力载荷。将其他轴承支撑结构放置在未固定的轴承环上。该支撑结构应连接最少的组件，以降低重量和力矩负荷，以便螺栓张紧操作不会受到不利影响。对齐安装孔并定位环，使负载塞和/或硬化间隙位置（由“G”标识）距离最重载荷区域90°。使用仪表，验证轴承完全支撑配合结构。如果没有，则确定原因并予以纠正。按照固定圈插入并拧紧螺栓。继续旋转，在此操作中检查轴承是否拧紧或扭矩。完成所有旋转部件的安装。
